CHARAKTERYSTYKA:
- Ciśnienie nominalne PN16
- Zdolność regulacji kvs/kvr
>25
- Jednosiedliskowe
- Charakterystyka wykładnicza
ZASTOSOWANIE:
Zawory regulacyjne typ L1S zostały zaprojektowane do regulacji niskiego,
średniego i wysokiego ciśnienia gorącej wody, pary i olejów smarnych.
Zawory są instalowane razem z jednym z naszych regulatorów temperatury
lub ciśnienia w systemach regulacji ogrzewania mieszkań, procesów przemysłowych
lub instalacji okrętowych.
|
DOBÓR WIELKOŚCI ZAWORU:
Dobór wielkości zaworu i regulatora - patrz
karta "Szybki dobór" nr 5.0.01
BUDOWA:
Składniki zaworu - trzpień, gniazdo i grzybek wykonane są ze stali
nierdzewnej, a korpus zaworu z brązu RG10. Regulator połączony jest
z zaworem przy pomocy gwintu 1"BSP. Zawory są jednosiedliskowe i zaprojektowane
tak, by przecieki nie przekraczały 0,05% pełnego przepływu (VDI/VDE
2174). W celu uzyskania optymalnego, linearnego przepływu, do użytku
w systemach ze standartowymi wymiennikami ciepła i pompami, charakterystyka
zaworu jest wykładnicza.
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat jakości ISO 9001 i poddawane
są próbie ciśnieniowej i szczelności. Do zastosowania w okrętownictwie,
zawory posiadają odpowiednie certyfikaty towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany
w pozycji otwartej przy pomocy sprężyny. Nacisk wywarty na wrzeciono
powoduje zamknięcie zaworu. W połączeniu z jednym z naszych termostatów
zawory zamykają się przy wzroście temperatury. Gdy zawory używane są
razem z naszym sprzętem elektronicznym, możliwe jest także używanie
funkcji "chłodzenia". Charakterystyka wykładnicza zaworu utrzymuje się
do momentu, gdy przepływ spadnie poniżej 4% pełnego przepływu. Do ręcznej
regulacji może być dostarczony regulator ręczny.
|
| Parametry |
|
Średnie nominalne
|
|
Typ
|
Połączenie
|
mm
|
Kvs
m3/h
|
Skok nominalny
mm
|
Waga
kg
|
| 15/6 L1S |
1/2"
|
6
|
0,45
|
6
|
0,7
|
| 15/9 L1S |
1/2"
|
9
|
0,95
|
6
|
0,7
|
| 15 L1S |
1/2"
|
15
|
2,75
|
6
|
0,7
|
| 20/9 L1S |
3/4"
|
9
|
0,95
|
6
|
0,8
|
| 20 L1S |
3/4"
|
20
|
5,00
|
7
|
0,8
|
| 25/9 L1S |
1"
|
9
|
0,95
|
6
|
1,1
|
| 25 L1S |
1"
|
25
|
7,50
|
9
|
1,1
|
|

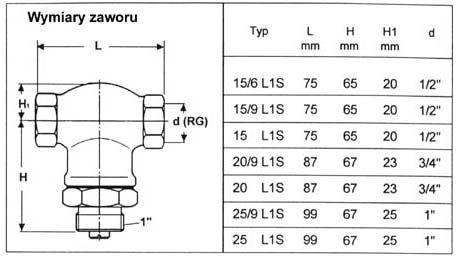

DANE TECHNICZNE:
| Materiały: |
| - korpus zaworu: |
brąz RG10
|
| - składniki: |
stal nierdzewna
|
| Ciśnienie nominalne: |
PN16
|
| Gniazdo: |
jednosiedliskowe |
| Charakterystyka zaworu: |
wykładnicza
|
| Strata przecieku: |
<0,05% kv 100
|
| Zakres temperatur: |
patrz diagram
|
| Montaż: |
patrz niżej
|
| Gwinty łączące: |
DIN 259/BS 21
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest definiowana jako natężenie przepływu
wody w m3/h przez całkowicie otwarty zawór przy stałej różnicy
ciśnień DPv=1bar
MONTAŻ:
Zawory mogą być montowane z pionowymi jak i poziomymi wrzecionami. Dla
temperatur do 150°C, termostat/siłownik może być montowany powyżej lub
poniżej zaworu. Dla temperatur przekraczających 150°C musi być zainstalowana
i skierowana do dołu część chłodząca typ KS-4.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeśli ciecz jest
zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator Ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu
gdy nie został zainstalowany termostat, np.: w czasie budowy.
|
 |
