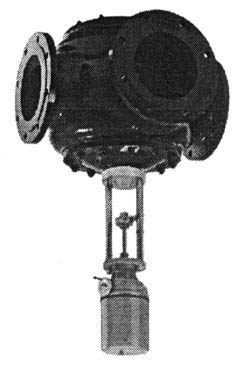

Trzydrogowy zawór regulacyjny, Typ G3FM
GGG-40, PN16, DN80...200mm PN10, DN 250...300mm

CHARAKTERYSTYKA:

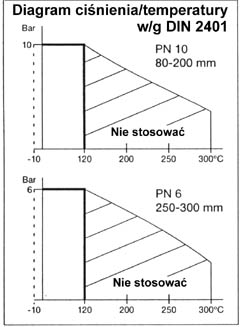

• ciśnienie nominalne
  80-200mm: PN16 / max. 120°C
  250-300mm: PN10 / max. 120°C
• zakres regulacji Kvs/ Kvr >25
• dwa pojedyńcze siedliska
• także dla gorącej wody morskiej
• dla ogrzewnictwa i chłodnictwa

ZASTOSOWANIE:
Zawory regulacyjne typ G3FM zostały zaprojektowane do regulacji w systemach wodnych, olejów smarnych i innych czynników. Mogą być instalowane jako mieszające lub rozdzielające. Jednakże, przy montażu, jako zawory rozdzielające, spadek ciśnienia jest większy w porównaniu z zaworami mieszającymi. Zawory używane są w systemach regulacji dla: ogrzewania mieszkań, procesów przemysłowych lub instalacjach okrętowych - np.: do chłodzenia silników głównych i pomocniczych. Używane są w połączeniu z siłownikiem Cloriusa MT Marine i regulatorem PI serii ER. Na żądanie dostarczamy wszelkie certyfikaty.

DOBÓR ZAWORU:
Dobór wielkości zaworu oraz odpowiedniego regulatora - patrz ulotka "Szybki dobór" nr.5.0.01. Dla zaworów o wymiarach powyżej 150mm korzystamy z poniższego równania:

BUDOWA:
Części zaworu - gniazda i grzybek wykonane są z brązu, wrzeciono ze stali nierdzewnej, a korpus z żeliwa. Połączenie kołnierzowe w/g DIN 2532. Siłownik MT50 Marine zamontowany jest za pomocą 4 śrub, a wrzeciona siłownika i zaworu są ze sobą połączone w celu przekazania napięcia i siły kompresji siłownika.

GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikaty ISO9001 oraz przechodzą próby szczelności i ciśnieniowe. Do zastosowań w okrętownictwie zawory posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych.

NUMEROWANIE KOŁNIERZY
Kołnierze zaworów typu M3FM oznaczono jako 1,2,3. Międzynarodowe oznaczenia literowe podano w nawiasach.
Wylot AB (1) dolot wspólny zawsze otwarty
Wylot A (2) zamyka się przy nacisku na wrzeciono
Wylot B (3) otwiera się przy nacisku na wrzeciono

FUNKCJE:
Grzybek zaworu jest połączony z wrzecionem siłownikiem. Gdy grzybek znajduje się w jednej z krańcowych pozycji przy nacisku wywartym na wrzeciono, przelot 2-1 jest otwarty, a 3-1 - zamknięty. W drugiej krańcowej pozycji przelot 2-1 jest zamknięty, a 3-1 otwarty. W pozycjach pośrednich stopnie otwarcia i zamknięcia zmieniają się proporcjonalnie.

DANE TECHNICZNE:

DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik Kv i definiowana jako natężenie przepływu wody w m³/h przez całkowicie otwarty zawór, przy stałej różnicy ciśnień DPv=1 bar.

Uwaga !
W wypadku, gdy zawory używane są jako rozdzielające, spadek ciśnienia wzrośnie o 35% a wartość przepływu Kvs zostanie zredukowana o 14% w porównaniu z zaworem mieszającym.

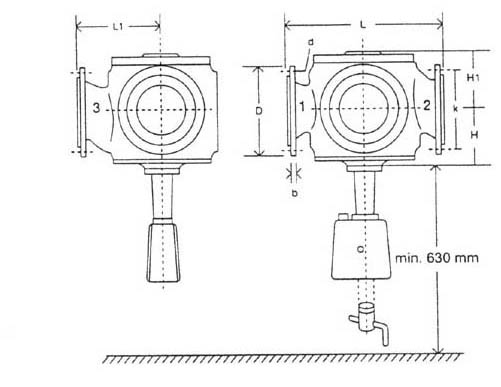

MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla temperatur nie przekraczających 150°C termostat może być montowany poniżej lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ KS musi być montowana wg instrukcji i skierowana w dół.

Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz jest zawiesiną.
