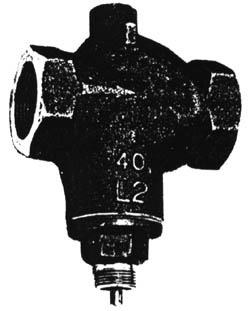

CHARAKTERYSTYKA:
- Ciśnienie nominalne PN 16
- Zdolność regulacji Kvs/Kvr>25
- Dwusiedliskowe
- Charakterystyka liniowa
ZASTOSOWANIE:
Zawory regulacyjne typ L2S zostały zaprojektowane do regulacji ciepłej
i gorącej wody, oraz oleju smarnego. Zawory są używane w połączeniu
z naszymi termostatami bezpośredniego działania, regulatorami różnicy
ciśnienia lub siłownikami w systemach regulacji ogrzewania mieszkań,
procesów przemysłowych lub instalacji okrętowych.
|
DOBÓR WIELKOŚCI ZAWORU:
Dobór wielkości zaworu i właściwego regulatora - patrz karta "Szybki
dobór" nr. 5.0.01.
BUDOWA:
Składniki zaworu - obudowa, gniazdo i grzybek wykonane są z brązu RG10.
Regulator połączony jest z zaworem przy pomocy gwintu1"BSP. Zawory są
dwusiedliskowe i zaprojektowane tak, by przecieki nie przekraczały 0,5%
pełnego przepływu (VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat ISO 9001 i poddawane są próbie
ciśnieniowej i szczelności. Do zastosowania w okrętownictwie zawory
posiadają certyfikaty wszystkich liczących się towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej
przy pomocy sprężyny. Zawór zamyka się w czasie regulacji. W połączeniu
z naszymi termostatami zawory zamykają się przy wzroście temperatury.
Dla obiegów chłodzących możliwe jest osiągnięcie funkcji odwrotnej.
Charakterystyka liniowa utrzymuje się do momentu spadku przepływu do
4% pełnego przepływu. Do regulacji ręcznej np. w trakcie budowy może
być dostarczony regulator ręczny.
|
| Parametry |
|
Średnie nominalne
|
|
Typ
|
Połączenie
|
mm
|
Kvs
m3/h
|
Skok nominalny
mm
|
Waga
kg
|
|
20L2S
|
3/4"
|
20
|
5
|
4
|
1,0
|
|
25L2S
|
1"
|
25
|
7,5
|
5
|
1,0
|
|
32L2S
|
1 1/4 "
|
32
|
12,5
|
6
|
1,6
|
|
40L2S
|
1 1/2 "
|
40
|
20
|
8
|
2,9
|
|
50L2S
|
2"
|
50
|
30
|
9
|
3,8
|
|
DANE TECHNICZNE:
| Materiały: |
| - korpus zaworu: |
brąz RG10
|
| - składniki: |
brąz RG10
|
| Ciśnienie nominalne: |
PN16
|
| Gniazdo: |
dwusiedliskowe |
| Charakterystyka zaworu: |
liniowa
|
| Strata przecieku: |
<0,5%
|
| Zakres temperatur: |
patrz diagram
|
| Montaż: |
patrz poniżej
|
| Gwinty łączące: |
DIN 259/BS 21
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest definiowana jako natężenie przepływu
wody w m3/h przez całkowicie otwarty zawór przy stałej różnicy
ciśnień DPv=1bar.
MONTAŻ:
Zawory mogą być montowane z pionowymi lub z poziomymi wrzecionami. Dla
temperatur nie przekraczających 150°C termostat/siłownik może
być zamontowany poniżej lub powyżej zaworu. Dla temperatur przekraczających
150°C musi być zainstalowana i skierowana do dołu część chłodząca typ
KS-4.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeśli ciecz jest
zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator Ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu
gdy nie został zainstalowany termostat, np.: w trakcie budowy.
|

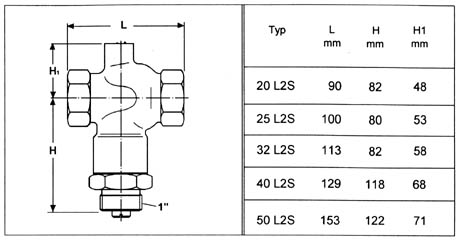

Wymiary zaworu
 |
