CHARAKTERYSTYKA:
- Ciśnienie nominalne PN 16
- Zdolność regulacji Kvs/Kvr>25
- Zawory odwrotnego działania
- Do chłodzenia wody i olejów
- Charakterystyka liniowa
ZASTOSOWANIE:
Zawory regulacyjne typ L2SR zostały zaprojektowane do chłodzenia wody
i olejów smarnych. Zawory są używane w połączeniu z naszymi regulatorami
temperatur lub ciśnień w instalacjach przemysłowych i okrętownictwie
- zwłaszcza przy regulacji układów chłodzenia. Zawory odwrotnego działania
utrzymywane są w pozycji zamkniętej przez sprężynę, maksymalna różnica
ciśnienia DpL
, przy którym zawór może się zamknąć, zależy od sprężyny.
|
Przy otwieraniu zaworu regulator musi przezwyciężyć
opór sprężyny. Przy otwieraniu zaworu regulator musi przezwyciężyć opór
sprężyny. Maksymalne wartości DpL,
oraz wewnętrznego ciśnienia p1max dla różnych sił regulatora
znajdujemy w poniższej tabeli.
DOBÓR WIELKOŚCI ZAWORU:
Dobór wielkości zaworu - patrz karta "Szybki dobór" nr. 5.0.01
BUDOWA:
Składniki zaworu - obudowa, gniazdo i grzybek wykonane są z brązu RG10
, a wrzeciono ze stali nierdzewnej - korpus zaworu z gwintami wg DIN
259. Regulator połączony jest z zaworem przy pomocy gwintu 1"BSP. Zawory
są dwusiedliskowe i zaprojektowane tak, by przecieki nie przekraczały
0,5% pełnego przepływu (VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat jakości ISO 9001 oraz poddawane
są próbie ciśnieniowej i szczelności. Do zastosowań w okrętownictwie
zawory posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych
|
FUNKCJA - DZIAŁANIE ODWROTNE.
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji zamkniętej
przy pomocy sprężyny. Gdy nacisk działa na wrzeciono, zawór otwiera
się. W połączeniu z naszymi termostatami , zawory działają jak zawory
"chłodzące" tzn. otwierają się w rosnącej temperaturze.
|
| Parametry |
|
Typ
|
Połączenie
gwintowe
mm
|
Średnica otwarcia
mm
|
Wartość
Kvs
m3/h
|
Skok zaworu
mm
|
Max
DpL
|
Siła otwarcia
N
|
P1max
bar
|
Waga
kg
|
|
15L2SR
|
1/2"
|
15
|
2,75
|
3
|
15
|
200
400
|
11
16
|
1,0
|
|
20L2SR
|
3/4"
|
20
|
5
|
4
|
11
|
200
400
|
9,2
16
|
1,0
|
|
25L2SR
|
1"
|
25
|
7,5
|
5
|
7,1
|
200
400
|
7
16
|
1,0
|
|
32L2SR
|
1 1/4"
|
32
|
12,5
|
6
|
4,6
|
200
400
|
4,8
16
|
1,5
|
|
40L2SR
|
1 1/2"
|
40
|
20
|
8
|
2,7
|
400
|
16
|
3,0
|
|
50L2SR
|
2"
|
50
|
30
|
9
|
1,8
|
400
|
16
|
4,0
|
|

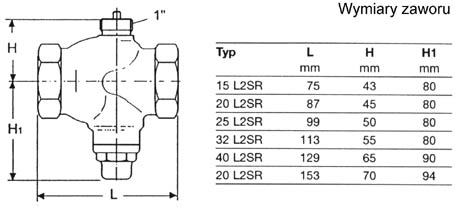

DANE TECHNICZNE:
| Materiały: |
| - korpus zaworu: |
|
| grzybek i gniazda |
brąz RG10
|
| - wrzeciono: |
stal nierdzewna |
| Ciśnienie nominalne: |
PN16
|
| Gniazdo: |
dwusiedliskowe |
| Charakterystyka zaworu: |
liniowa
|
| Strata przecieku: |
<0,5% Kv100
|
| Zakres temperatur: |
patrz diagram
|
| Montaż: |
patrz poniżej
|
| Gwinty łączące: |
DIN 259/BS 21
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest definiowana jako natężenie przepływu wody
w m3/h przez całkowicie otwarty zawór przy stałej różnicy
ciśnień DPv=1bar
MONTAŻ:
Zawory mogą być montowane z pionowymi lub z poziomymi wrzecionami. Dla
temperatur nie przekraczających 150°C termostat/siłownik może
być zamontowany poniżej lub powyżej zaworu. Dla temperatur przekraczających
150°C musi być zainstalowana i skierowana do dołu część chłodząca typ
KS-4. Filtr Zalecane jest użycie filtru przed zaworem regulacyjnym jeśli
ciecz jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator Ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu gdy
nie został zainstalowany termostat, np.: w trakcie budowy. |
 |
