CHARAKTERYSTYKA:
- Ciśnienie nominalne PN 10
- Charakterystyka prawie liniowa
- Zdolność regulacji Kvs/Kvr>25
- Dwa pojedyńcze siedliska
ZASTOSOWANIE:
Zawory regulacyjne typ L3S zostały zaprojektowane do regulacji w systemach
świeżej wody, zimnej i gorącej wody morskiej i olejów smarnych. Zawory
są instalowane razem z naszymi regulatorami temperatury w systemach
regulacji w budynkach mieszkalnych, instalacjach przemysłowych, instalacjach
okrętowych i systemach c.o.
DOBÓR WIELKOŚCI ZAWORU:
Dobór wielkości zaworu oraz odpowiednich siłowników - patrz karta "Szybki
dobór" nr 5.0.01
BUDOWA:
Części zaworu - korpus, gniazdo i grzybek wykonane są z brązu RG10 odpornego
na działanie wody morskiej. Zawory są jednosiedzeniowe i zaprojektowane
tak, by przecieki nie przekraczały 0,5% pełnego przepływu (VDI/VDE 2174).
Uwaga!: Budowa zaworów 15mm (1/2") i 20mm
(3/4") różni się od budowy zaworów większych.
|
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat ISO 9001 oraz poddawane są próbie
ciśnieniowej i szczelności. Do zastosowania w okrętownictwie zawory
posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych.
FUNKCJE:
Bez połączenia z regulatorem, przelot 2-1 jest całkowicie otwarty a
przelot 3-1 zamknięty przez sprężynę. Nacisk wywarty na wrzeciono zmienia
otwarcie przelotów proporcjonalnie do skoku wrzeciona, maksymalny nacisk
zamyka całkowicie przelot 2-1 i otwiera 3-1.
|
DANE TECHNICZNE:
| Materiały: |
- korpus zaworu,
grzybek i gniazda |
brąz RG10
|
| Ciśnienie nominalne: |
PN10 (max 120°C)
|
| Gniazdo: |
dwa pojedyńcze siedliska i zawory
15 i 20mm odciążone
|
| Charakterystyka zaworu: |
prawie liniowa
|
| Strata przecieku: |
<0,5% Kv100
|
| Sposób działania: |
przy pracy wrzeciona przelot 1-2
zamyka się,
|
| Montaż: |
patrz poniżej
|
| Gwinty łączące: |
DIN 259/BS 21
|
|
| Parametry |
|
Typ
|
Połączenie
|
Średnica DN
mm
|
Kvs
m3/h
|
Skok nominalny
mm
|
Waga
kg
|
|
15L3S
|
1/2"
|
15
|
2,75
|
24
|
3
|
1,0
|
|
20L3S
|
3/4"
|
20
|
5,0
|
4,3
|
4
|
1,0
|
|
25L3S
|
1"
|
25
|
7,5
|
6,4
|
4
|
4,4
|
|
32L3S
|
1 1/4"
|
32
|
12,5
|
10,7
|
6
|
4,4
|
|
40L3S
|
1 1/2"
|
40
|
20
|
17,2
|
6
|
8,3
|
|
50L3S
|
2"
|
50
|
30
|
25,8
|
8
|
7,7
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest definiowana jako natężenie przepływu wody
w m3/h przez całkowicie otwarty zawór przy stałej różnicy
ciśnień DPv=1bar
MONTAŻ:
Zawory mogą być montowane z pionowymi lub z poziomymi wrzecionami. Termotat/siłownik
może być zamontowany poniżej lub powyżej zaworu.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeśli ciecz jest
zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu
gdy nie został zainstalowany termostat, np.: w trakcie budowy (max.
150°C).
|

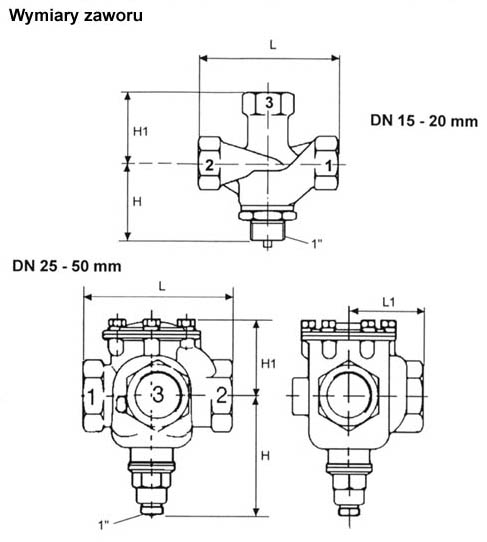

| Wymiary zaworu |
|
Typ
|
L
mm
|
L1
mm
|
H
mm
|
H1
mm
|
|
15L3S
|
110
|
|
60
|
55
|
|
20L3S
|
110
|
|
60
|
55
|
|
25L3S
|
140
|
70
|
145
|
80
|
|
32L3S
|
140
|
70
|
145
|
80
|
|
40L3S
|
185
|
95
|
150
|
105
|
|
50L3S
|
185
|
95
|
150
|
105
|
|
