Dwudrogowy zawór regulacyjny, Typ M1F
GG25, PN16, DN15/4 .... 50mm

2.3.02-D

CHARAKTERYSTYKA:

  • ciśnienie nominalne PN 16
  • zdolność regulacji kvs/kvr>25
  • jednosiedliskowe
  • regulacja położenia gniazda
  • charakterystyka wykładnicza

ZASTOSOWANIE:
Zawory typ M1F zostały zaprojektowane do regulacji niskiego, średniego i wysokiego ciśnienia gorącej wody, pary i olejów.
Stosowane są razem z naszymi regulatorami temperatur lub różnicy ciśnień w systemach grzewczych, przemyśle i okrętownictwie.
W celu dobrania odpowiedniej wielkości zaworu i siłownika patrz karta "Szybki dobór" nr. 5.0.01.



BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybek wykonane są ze stali nierdzewnej. Korpus zaworu wykonany jest z żeliwa GG25 z kołnierzami w/g DIN 2533. Połączenie gwintowe z siłownikiem 1" BSP.
Zawory są jednosiedliskowe i szczelne, tak że strata przecieku jest mniejsza niż 0,05% pełnego przepływu (VDI\VDE 2174).

FUNKCJE:
Bez połączenia z regulatorem zawór jest utrzymywany w pozycji otwartej przez sprężynę. Nacisk wywierany na wrzeciono zamyka zawór.
W połączeniu z naszymi termostatami i siłownikami elektrycznymi, zawór zamyka się przy wzroście temperatury. W systemach chłodzących mogą być użyte zawory odwrotnego działania.
Wykładnicza charakterystyka utrzymuje się do momentu gdy przepływ spadnie poniżej 4% pełnego przepływu.



Parametry
Typ
Połączenie
kołnierzowe
mm
Średnica
DN w mm
Kvs
m3/h
Skok zaworu
mm
Waga
kg
15/4M1F
15
4
0,20
6
3,0
15/6M1F
15
6
0,45
6
3,0
15/9M1F
15
9
0,95
6
3,1
15/12M1F
15
12
1,7
6
3,1
15M1F
15
15
2,75
6
3,1
20M1F
20
20
5
6,5
4,2
25M1F
25
25
7,5
7
5,5
32M1F
32
32
12,5
8
8,1
40M1F
40
40
20
9
9,7
50M1F
50
50
30
10
14,7

DANE TECHNICZNE:

Materiały:
- korpus zaworu:
żeliwo GG25
- składniki:
stal nierdzewna
- nakrętki:
C 35 N
- śruby:
CK 35
Ciśnienie nominalne:
PN16
Gniazdo:
jednosiedliskowe
Charakterystyka:
wykładnicza
Zdolność regulacji:
Kvs/Kvr> 25
Strata przecieku:
<0,5% kv 100
Zakres temperatur:
patrz diagram
Montaż:
patrz poniżej
Gwinty łączące:
DIN 2533
Przeciwkołnierze:
DIN 2633
Kolor:
szary

DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik Kv i definiowana jako natężenie przepływu wody w m3/h przez całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1bar.

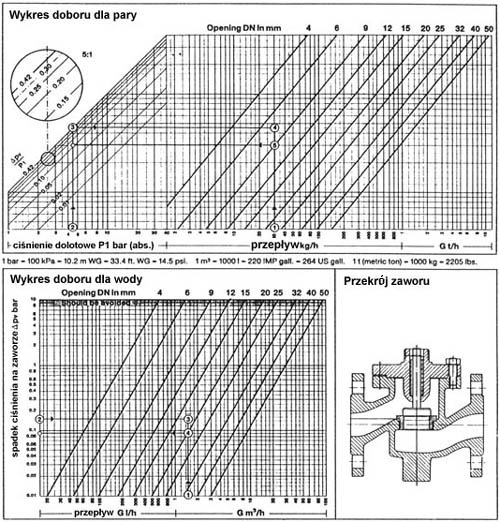

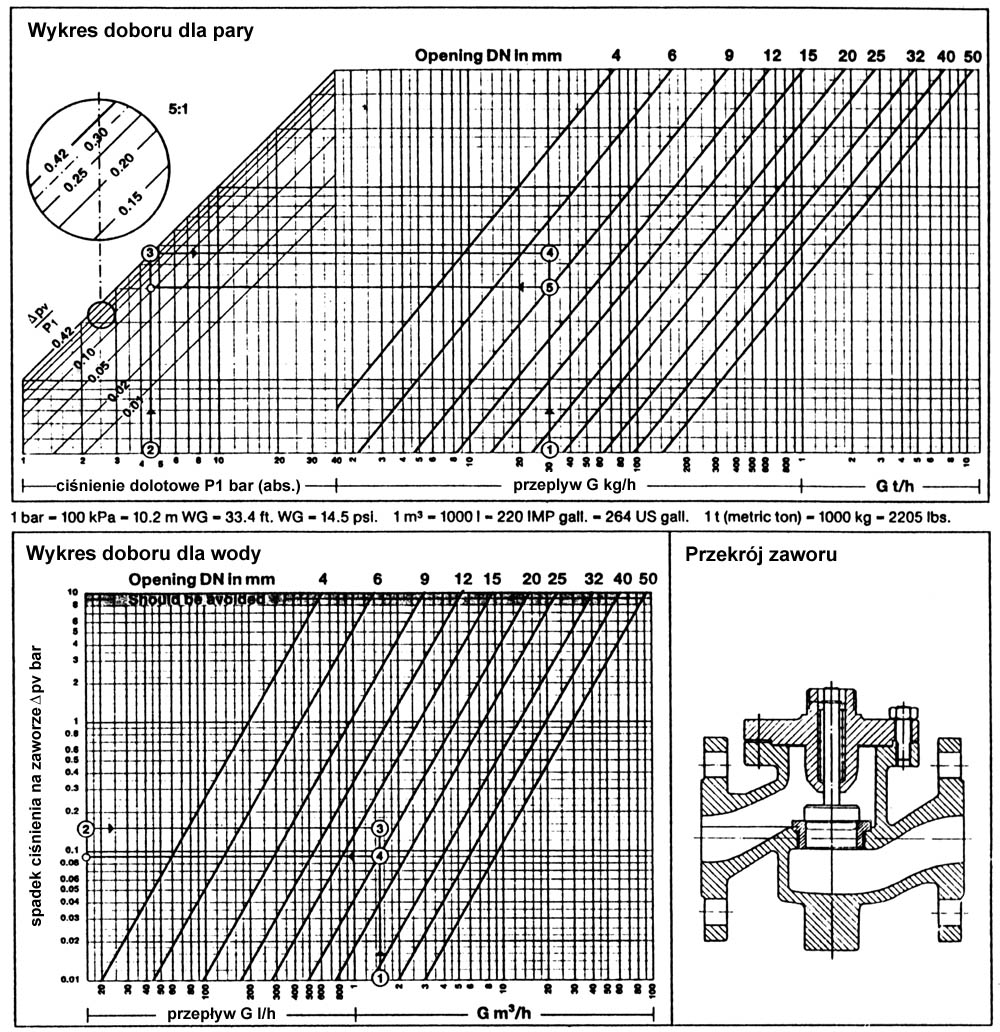

DOBÓR ZAWORU DLA PARY:
(1) - G pary w kg/h widoczny jest na diagramie jako linia pionowa. Od punktu (2) tj. ciśnienia P1 przed zaworem prowadzimy linię pionowo aż do linii wskazującej krytyczny spadek ciśnienia (3) i dalej poziomo do (4). Przechodząc do większej dymensji (5) dobieramy odpowiedni zawór, a właściwy spadek ciśnienia na zaworze znajdujemy na linii 2-3. Bliższe informacje - zobacz kartę katalogową "Szybki dobór" nr 5.0.01.

DOBÓR ZAWORU DLA WODY: Używając (1) przepływ G w m3/h i (2) teoretycznej wartości dla DPv bar (min.30% całkowitego DP) znajdujemy punkt (3). Przechodząc do większej dymensji (4) znajdujemy spadek ciśnienia na zaworze na rzędnej. Bliższych informacje - zobacz kartę katalogową "Szybki dobór" nr 5.0.01.

MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla temperatur nie przekraczających 150°C termostat może być montowany poniżej lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ KS musi być montowana wg instrukcji i skierowana w dół.

temperatura
zaworu
część
chłodząca
zwłaszcza
dla
150 - 250°C
KS - 4
wszystkich
regulatorów
250 - 300°C
KS - 5
termostatów
250 - 300°C
KS - 6
siłowników

KS-5 lub KS-6 muszą być instalowane w systemach gorącego oleju.

Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz jest zawiesiną.



Wymiary
Typ
L
mm
H1
mm
H2
mm
b
mm
D
mm
dia.
k
mm
dia.
d
mm dia.
(numer)
15/4M1F
130
80
60
14
95
65
14x(4)
15/6M1F
130
80
60
14
95
65
14x(4)
15/9M1F
130
80
60
14
95
65
14x(4)
15/12M1F
130
80
60
14
95
65
14x(4)
15M1F
130
80
60
14
95
65
14x(4)
20M1F
150
85
65
16
105
75
14x(4)
25M1F
160
95
70
16
115
85
14x(4)
32M1F
180
105
75
18
140
100
18x(4)
40M1F
200
110
85
18
150
110
18x(4)
50M1F
230
125
95
20
165
125
18x(4)

WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu, gdy termostat nie został zamontowany np. w trakcie budowy.

Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika . Do montażu przy temperaturach 150°C a 250°C.


Część chłodząca KS-5
Części chłodzące KS-5 i KS-6 muszą być zastosowane w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego oleju.

Część chłodząca KS-6
Zastosowanie KS-5 - termostaty
Zastosowanie KS-6 - siłowniki
