CHARAKTERYSTYKA:
- ciśnienie nominalne PN 16
- zdolność regulacji kvs/kvr>25
- dwusiedliskowe
- regulacja położenia gniazda
- charakterystyka wykładnicza
ZASTOSOWANIE:
Zawory typ M2F zostały zaprojektowane do regulacji niskiego, średniego
i wysokiego ciśnienia gorącej wody, pary i olejów.
Zawory dwusiedliskowe są stosowane w instalacjach, gdzie ciśnienie wymaga
większej siły zamykającej niż przy pojedyńczym siedzeniu. Zawory są
instalowane razem z naszymi regulatorami temperatury lub ciśnienia w
systemach regulacji ogrzewania mieszkań, procesów przemysłowych lub
instalacji okrętowych.

|
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i odpowiedniego siłownika
patrz karta "Szybki dobór" nr. 5.0.01
BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybki wykonane są ze stali
nierdzewnej, a korpus zaworu z żeliwa GG25. Połączenie kołnierzowe wg
DIN 2533. Połączenie z regulatorem gwintowe 1" BSP. Zawory są dwusiedliskowe
i zaprojektowane tak, by przecieki nie przekraczały 0,5% pełnego przepływu
(VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie nasze zawory posiadają certyfikat ISO 9001 oraz poddawane
są próbom ciśnieniowym i szczelności. Do zastosowania w okrętownictwie
zawory posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych.
|

FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej
przy pomocy sprężyny. Nacisk wywarty na wrzeciono powoduje zamknięcie
zaworu.
W połączeniu z naszymi termostatami zawory zamykają się przy wzroście
temperatury. W obiegach chłodzących może być zastosowany zawór odwrotnego
działania.
Charakterystyka wykładnicza zaworu utrzymuje się do momentu gdy przepływ
spadnie poniżej 4% pełnego przepływu.
|
| Parametry |
|
Typ
|
Połączenie
Kołnierzowe
w mm
|
Średnica
DN w mm
|
Kvs
m3/h
|
Skok zaworu
mm
|
Waga
kg
|
|
20M2F
|
20
|
20
|
5
|
6,5
|
5
|
|
25M2F
|
25
|
25
|
7,5
|
7
|
6,5
|
|
32M2F
|
32
|
32
|
12,5
|
8
|
9
|
|
40M2F
|
40
|
40
|
20
|
9
|
11
|
|
50M2F
|
50
|
50
|
30
|
10
|
16
|
|
65M2F
|
65
|
65
|
50
|
11
|
21
|
|
80M2F
|
80
|
80
|
80
|
13
|
26
|
|
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
żeliwo GG25
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
C 35 N
|
|
- śruby:
|
CK 35
|
|
Ciśnienie nominalne:
|
PN16
|
|
Gniazdo:
|
dwusiedliskowe
|
|
Charakterystyka:
|
wykładnicza
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,5% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2533
|
|
Przeciwkołnierze:
|
DIN 2633
|
|
Kolor:
|
szary
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany poniżej
lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ
KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz
jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny

Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4

Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|

|

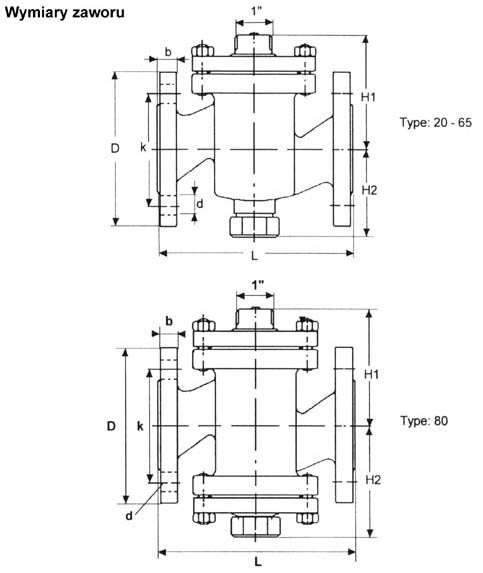

Wymiary
|
|
Typ
|
L
mm
|
H1
mm
|
H2
mm
|
b
mm
|
D (dia.)
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
|
20M2F
|
150
|
85
|
70
|
16
|
105
|
75
|
14x(4)
|
|
25M2F
|
160
|
95
|
77
|
16
|
115
|
85
|
14x(4)
|
|
32M2F
|
180
|
105
|
82
|
18
|
140
|
100
|
18x(4)
|
|
40M2F
|
200
|
110
|
92
|
18
|
150
|
110
|
18x(4)
|
|
50M2F
|
230
|
125
|
102
|
20
|
165
|
125
|
18x(4)
|
|
65M2F
|
290
|
135
|
120
|
20
|
185
|
145
|
18x(4)
|
|
80M2F
|
310
|
145
|
165
|
22
|
200
|
160
|
18x(8)
|
|
