Dwudrogowy zawór regulacyjny, Typ M2F
GG25, PN16, DN100 .... 150mm

2.3.05-C

CHARAKTERYSTYKA:

  • ciśnienie nominalne PN 16
  • zdolność regulacji kvs/kvr>25
  • dwusiedliskowe
  • regulacja położenia gniazda
  • charakterystyka wykładnicza

ZASTOSOWANIE:
Zawory typ M2F zostały zaprojektowane do regulacji niskiego, średniego i wysokiego ciśnienia gorącej wody, pary i olejów.
Zawory dwusiedliskowe są stosowane w instalacjach, gdzie ciśnienie wymaga większej siły zamykającej niż przy pojedyńczym siedzeniu. Zawory są instalowane razem z naszymi regulatorami temperatury lub ciśnienia w systemach regulacji ogrzewania mieszkań, procesów przemysłowych lub instalacji okrętowych.

DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i odpowiedniego siłownika patrz karta "Szybki dobór" nr. 5.0.01

BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybki wykonane są ze stali nierdzewnej, a korpus zaworu z żeliwa GG25. Połączenie kołnierzowe wg DIN 2533. Połączenie z regulatorem gwintowe 1" BSP. Zawory są dwusiedliskowe i zaprojektowane tak, by przecieki nie przekraczały 0,5% pełnego przepływu (VDI/VDE 2174).

GWARANCJA JAKOŚCI:
Wszystkie nasze zawory posiadają certyfikat ISO 9001 oraz poddawane są próbom ciśnieniowym i szczelności. Do zastosowania w okrętownictwie zawory posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych.

FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej przy pomocy sprężyny. Nacisk wywarty na wrzeciono powoduje zamknięcie zaworu.
W połączeniu z naszymi termostatami zawory zamykają się przy wzroście temperatury. W obiegach chłodzących może być zastosowany zawór odwrotnego działania.
Charakterystyka wykładnicza zaworu utrzymuje się do momentu gdy przepływ spadnie poniżej 4% pełnego przepływu.

DANE TECHNICZNE:

Materiały:
- korpus zaworu:
żeliwo GG25
- składniki:
stal nierdzewna
- nakrętki:
C 35 N
- śruby:
CK 35
Ciśnienie nominalne:
PN16
Gniazdo:
dwusiedliskowe
Charakterystyka:
wykładnicza
Zdolność regulacji:
Kvs/Kvr> 25
Strata przecieku:
<0,5% kv 100
Zakres temperatur:
patrz diagram
Montaż:
patrz poniżej
Kołnierze:
DIN 2533
Przeciwkołnierze:
DIN 2633
Kolor:
szary


Parametry
Typ
Połączenie
Kołnierzowe
w mm
Średnica
DN w mm
Kvs
m3/h
Skok zaworu
mm
Waga
kg
100M2F
100
100
125
15
37
125M2F
125
125
215
18
73
150M2F
150
150
310
18
76

DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik Kv i definiowana jako natężenie przepływu wody w m3/h przez całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1 bar.

MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla temperatur nie przekraczających 150°C termostat może być montowany poniżej lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ KS musi być montowana wg instrukcji i skierowana w dół.

temperatura
zaworu
część
chłodząca
zwłaszcza
dla
150 - 250°C
KS - 4
wszystkich regulatorów
250 - 300°C
KS - 5
termostatów
250 - 300°C
KS - 6
siłowników

S-5 lub KS-6 muszą być instalowane w systemach gorącego oleju.

Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz jest zawiesiną.

WYPOSAŻENIE DODATKOWE:
Regulator ręczny

Z dławnicą - do zamykania i ręcznej regulacji zaworu, gdy termostat nie został zamontowany np. w trakcie budowy.

Część chłodząca KS -4

Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika . Do montażu przy temperaturach 150°C a 250°C.

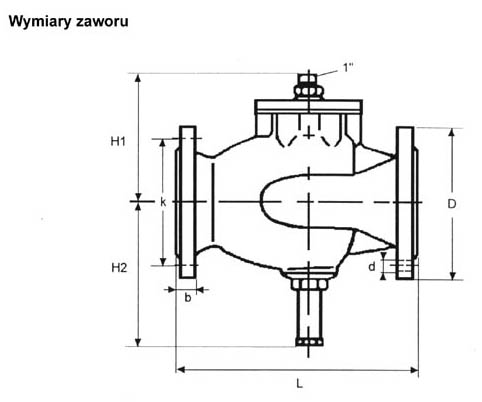

Wymiary
Typ
L
mm
H1
mm
H2
mm
D (dia.)
mm
k (dia.)
mm
d mm dia.
(numer)
100M2F
350
185
209
220
180
18x(8)
125M2F
400
205
224
250
210
18x(8)
150M2F
400
240
244
285
240
22x(8)



Część chłodząca KS-5

Części chłodzące KS-5 i KS-6 muszą być zastosowane w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego oleju.



Część chłodząca KS-6

Zastosowanie KS-5 - termostaty
Zastosowanie KS-6 - siłowniki
