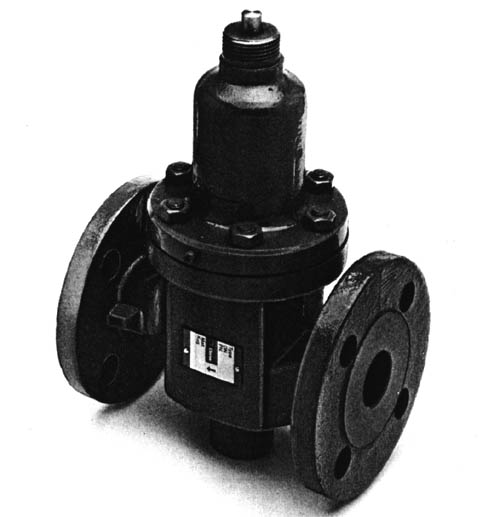

Dwudrogowy zaw�r regulacyjny, Typ H1FB
GS-C25, PN40, DN25 .... 100mm

2.4.03-C

CHARAKTERYSTYKA:

  • odci��one
  • zdolno�� regulacji wi�ksza ni� 25:1
  • jednosiedzeniowe
  • charakterystyka zaworu wyk�adnicza

ZASTOSOWANIE:
Zawory regulacyjne typ H1FB zosta�y zaprojektowane do regulacji w systemach gor�cej wody, pary, oleju, itd. Mog� by� montowane jako zawory jednosiedliskowe. Zawory s� instalowane razem z jednym z naszych regulator�w temperatury lub ci�nienia w systemach regulacji ogrzewania mieszka�, proces�w przemys�owych lub instalacji okr�towych. Do zastosowania w okr�townictwie, zawory posiadaj� odpowiednie certyfikaty towarzystw klasyfikacyjnych. Wielko�� zaworu dobieramy na podstawie wykresu na odwrocie.
Przy doborze dla system�w olejowych o lepko�ci powy�ej 10�E prosimy si� skontaktowa� z naszym przedstawicielem.
Nasze termostaty bezpo�redniego dzia�ania oraz si�owniki mog� by� u�ywane jako aktywatory zawor�w. Bli�sze informacje patrz karta "Szybki Dob�r" nr 5.0.01 oraz karta 4.8.01.

BUDOWA:
Sk�adniki zaworu - wrzeciono, gniazdo, mieszek i grzybek wykonane s� ze stali nierdzewnej. Mieszek, s�u��cy do wyr�wnania ci�nienia umieszczony jest na wrzecionie i zmniejsza si�� konieczn� do zamkni�cia zaworu, poniewa� ci�nienie dolotowe czynnika poprzez otw�r we wrzecionie dzia�a na zewn�trz, a ci�nienie za zaworem dzia�a wewn�trz systemu mieszk�w.

Korpus zaworu jest wykonany ze staliwa GS-C25. Po��czenie ko�nierzowe wg DIN 2545. Po��czenie z regulatorem gwintowe 1" BSP. Zawory s� jednosiedliskowe i zaprojektowane tak, by przecieki nie przekracza�y 0,05% pe�nego przep�ywu (VDI/VDE 2174) . Wszystkie zawory poddawane s� pr�bie ci�nieniowej i szczelno�ci. W celu uzyskania optymalnego linearnego przep�ywu w systemach ze standartowymi wymiennikami ciep�a i pompami, charakterystyka zaworu jest wyk�adnicza.

FUNKCJE:
Bez po��czenia z regulatorem, zaw�r jest utrzymywany w pozycji

Parametry
Typ
Kvs
m3/h
skok zaworu
mm
25H1FB
7,5
7
32H1FB
12,5
8
40H1FB
20
9
50H1FB
30
10
65H1FB
50
13
80H1FB
80
16
100H1FB
125
20

otwartej przy pomocy spr�yny i systemu mieszkowego. Nacisk wywierany na wrzeciono powoduje zamkni�cie zaworu. W po��czeniu z naszymi termostatami zawory zamykaj� si� przy wzro�cie temperatury tzw. .zawory "grzewcze". Gdy zawory u�ywane s� z naszym sprz�tem elektronicznym, mo�liwe jest u�ywanie funkcji" ch�odzenia". Mo�liwo�� regulacji jest wi�ksza od 25 : 1, co oznacza ,�e charakterystyka wyk�adnicza utrzymuje si� do momentu, gdy przep�yw spadnie poni�ej 4% pe�nego przep�ywu. Do regulacji r�cznej mo�e by� dostarczony regulator r�czny

DANE TECHNICZNE:

Materia�y:
- korpus zaworu:
staliwo GS-C25
- sk�adniki:
stal nierdzewna
- nakr�tki:
24 CrMo 5A4
- �ruby:
24 CrMo V55A4
Ci�nienie nominalne:
PN40
Gniazdo:
jednosiedliskowe
Charakterystyka:
wyk�adnicza
Zdolno�� regulacji:
Kvs/Kvr> 25
Strata przecieku:
<0,5% kv 100
Zakres temperatur:
patrz diagram
Monta�:
patrz poni�ej
Ko�nierze:
DIN 2545

DEFINICJA WSPӣCZYNNIKA Kvs ZAWORU:
Warto�� przep�ywu Kvs jest zgodna z norm� IEC zawieraj�c� wsp�czynnik Kv i definiowana jako nat�enie przep�ywu wody w m3/h przez ca�kowicie otwarty zaw�r ,przy sta�ej r�nicy ci�nie� DPv=1 bar.

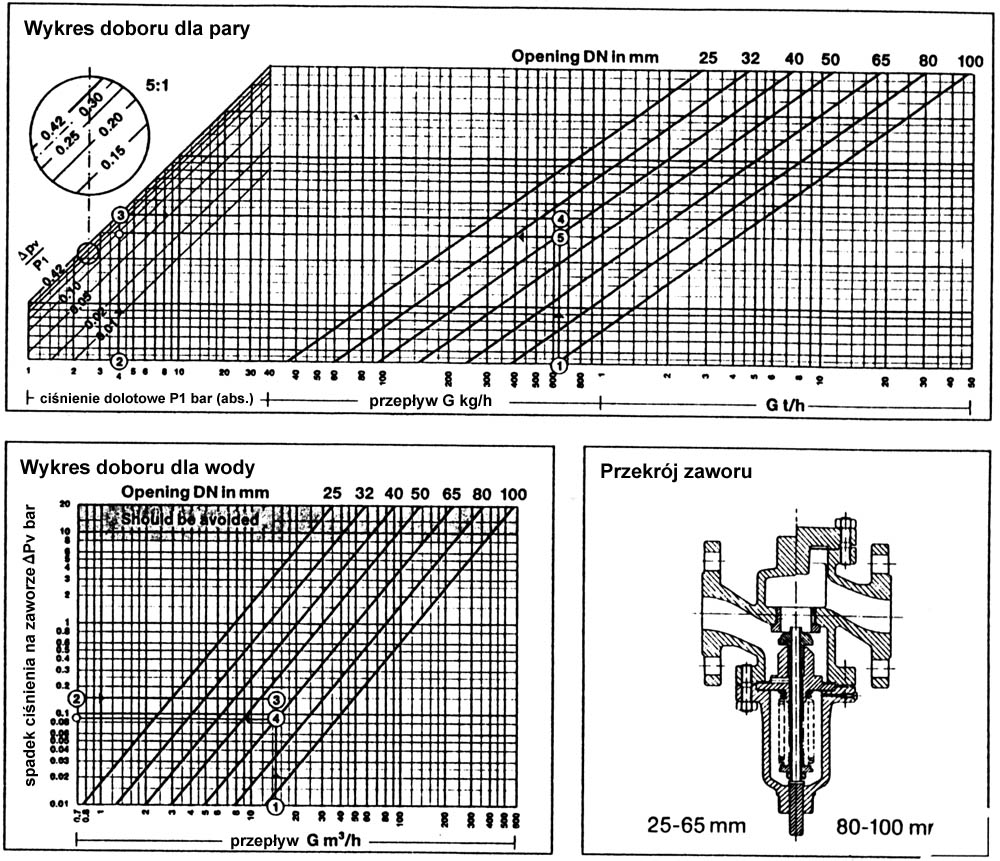

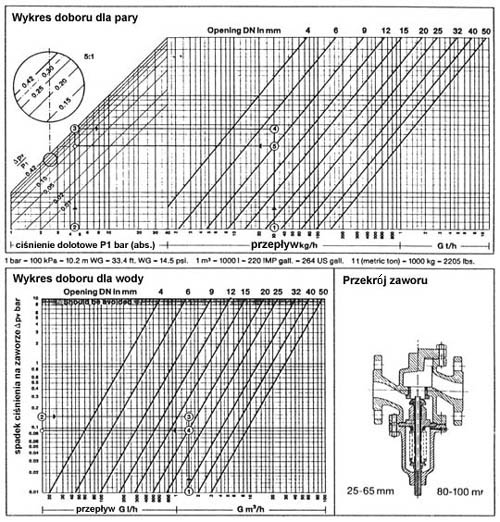

DOB�R ZAWORU DLA PARY:
(1)-G pary w kg/h widoczny jest na diagramie jako linia pionowa. Od punktu (2) tj. ci�nienia P1 przed zaworem prowadzimy lini� pionowo a� do linii wskazuj�cej krytyczny spadek ci�nienia (3) i dalej poziomo do (4). Przechodz�c do wi�kszej dymensji (5) dobieramy odpowiedni zaw�r, a w�a�ciwy spadek ci�nienia na zaworze znajdujemy na linii 2-3. Teraz obliczamy spadek ci�nienia na zaworze wg wzoru DPv = P1* (DPv/P1).

DOB�R ZAWORU DLA WODY:
U�ywaj�c (1) przep�yw G w m3/h i (2) teoretycznej warto�ci dla DPv bar (min.30% ca�kowitego DP) znajdujemy punkt (3) .Przechodz�c do wi�kszej dymensji (4) znajdujemy spadek ci�nienia na zaworze na osi DPv. Bli�szych informacje - zobacz kart� katalogow� "Szybki dob�r" nr 5.0.01.

MONTA�:
Zawory mog� by� montowane z pionowym jak i poziomym trzpieniem. Dla temperatur nie przekraczaj�cych 150�C termostat mo�e by� montowany poni�ej lub powy�ej zaworu. Dla temperatur powy�ej 150�C , cz�� ch�odz�ca typ KS musi by� montowana wg instrukcji i skierowana w d�.

temperatura
zaworu
cz��
ch�odz�ca
zw�aszcza
dla
150 - 250�C
KS - 4
wszystkich regulator�w
250 - 300�C
KS - 5
termostat�w
250 - 300�C
KS - 6
si�ownik�w

S-5 lub KS-6 musz� by� instalowane w systemach gor�cego oleju.

Filtr
Zalecane jest u�ycie filtru przed zaworem regulacyjnym je�eli ciecz jest zawiesin�.

WYPOSA�ENIE DODATKOWE:
Regulator r�czny

Z d�awnic� - do zamykania i r�cznej regulacji zaworu, gdy termostat nie zosta� zamontowany np. w trakcie budowy.

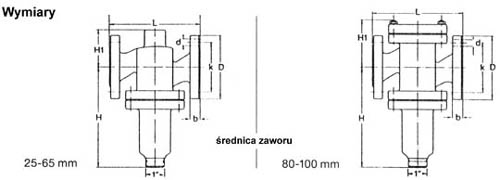

Wymiary
Typ
L
mm
H
mm
H1
mm
b
mm
D (dia.)
mm
k (dia.)
mm
d mm dia.
(numer)
Waga
kg
25H1FB
160
180
70
18
115
85
14x(4)
6
32H1FB
180
195
75
18
140
100
18x(4)
9
40H1FB
200
205
85
18
150
110
18x(4)
13
50H1FB
230
225
95
20
165
125
18x(4)
16
65H1FB
290
260
110
22
185
145
18x(4)
23
80H1FB
310
275
115
24
200
160
18x(4)
38
100H1FB
350
305
140
24
235
190
23x(4)
70
