CHARAKTERYSTYKA:
- ciśnienie nominalne PN 40
- zdolność regulacji Kvs/Kvr>25
- dwusiedliskowe
- do systemów chłodzących i podobnych
- regulowane szczeliny gniazd
ZASTOSOWANIE:
Zawory typu H2FR zostały zaprojektowane do regulacji w systemach chłodzenia
wody. Zawory są instalowane razem z jednym z naszych regulatorów temperatury
lub ciśnienia w procesach przemysłowych lub instalacjach okrętowych.
Ponieważ zawory typu H2FR są zaworami odwrotnego działania, utrzymywane
są one w pozycji zamkniętej przy pomocy sprężyny, maksymalna różnica
ciśnienia (DpL) przy której zawór
może się zamknąć, zależy od sprężyny. Maksymalne wartości DpL,
oraz wewnętrznego ciśnienia Dp1max dla różnych sił zamknięcia znajdujemy
na poniższej tabeli.
|
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i odpowiedniego siłownika
patrz karta "Szybki dobór" nr. 5.0.01
BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybki wykonane są ze stali
nierdzewnej, a korpus zaworu z żeliwa GG25. Połączenie kołnierzowe wg
DIN 2533. Połączenie z regulatorem gwintowe 1" BSP. Zawory są dwusiedliskowe
i zaprojektowane tak, by przecieki nie przekraczały 0,5% pełnego przepływu
(VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie nasze zawory posiadają certyfikat ISO 9001 oraz poddawane
są próbom ciśnieniowym i szczelności. Do zastosowania w okrętownictwie
zawory posiadają certyfikaty wszystkich uznanych towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej
przy pomocy sprężyny. Nacisk wywarty na wrzeciono powoduje zamknięcie
zaworu.
W połączeniu z naszymi termostatami zawory zamykają się przy wzroście
temperatury. W obiegach chłodzących może być zastosowany zawór odwrotnego
działania.
Charakterystyka wykładnicza zaworu utrzymuje się do momentu gdy przepływ
spadnie poniżej 4% pełnego przepływu.
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
staliwo GS-C25
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
24CrMoV55/A4
|
|
- śruby:
|
24CrMo 5/A
|
|
Ciśnienie nominalne:
|
PN40
|
|
Gniazdo:
|
dwusiedliskowe
|
|
Charakterystyka:
|
wykładnicza
|
| Funkcje: |
otwarcie przy nacisku wywartym
na wrzeciono
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,5% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2545
|
| Przeciw kołnierze: |
DIN 2635/ BS 4504
|
| Kolor |
zielony
|
|
| Parametry |
|
Typ
|
Połączenie
Kołnierzowe
w mm
|
Średnica
otwarcia
mm
|
Wartość
Kvs
m3/h
|
Skok
gwintu
mm
|
Max
DpL
bar
|
Siła
otwarcia
N
|
P1max
bar
|
Waga
kg
|
|
20H2FR
|
20
|
20
|
5
|
6,5
|
8,3
|
200
400
|
9,4
25,0
|
5
|
|
25H2FR
|
25
|
25
|
7,5
|
7
|
8
|
200
400
|
8,8
25,0
|
6,5
|
|
32H2FR
|
32
|
32
|
12,5
|
8
|
7
|
400
|
16
|
9
|
|
40H2FR
|
40
|
40
|
20
|
9
|
6,6
|
400
|
16
|
11
|
|
50H2FR
|
50
|
50
|
30
|
10
|
5,8
|
400
|
15
|
16
|
|
65H2FR
|
65
|
65
|
50
|
11
|
10
|
400/800
|
10/40
|
21
|
|
80H2FR
|
80
|
80
|
80
|
13
|
6,7
|
400/800
|
10/40
|
35
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór, przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany
poniżej lub powyżej zaworu. Dla temperatur powyżej 150°C , część
chłodząca typ KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz
jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|
|

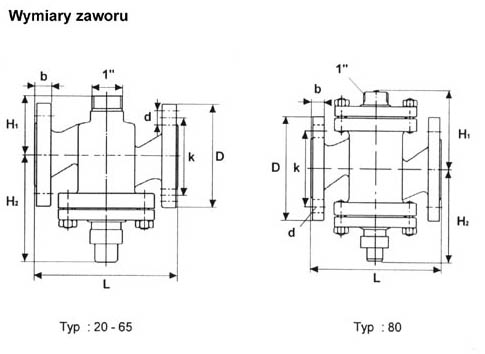

Wymiary
|
|
Typ
|
L
mm
|
H1
mm
|
H2
mm
|
b
mm
|
D (dia.)
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
| 20H2FR |
150 |
63 |
112 |
18 |
105 |
75 |
14x(4) |
| 25H2FR |
160 |
70 |
117 |
18 |
115 |
85 |
14x(4) |
| 32H2FR |
180 |
75 |
151 |
18 |
140 |
100 |
18x(4) |
| 40H2FR |
200 |
85 |
155 |
18 |
150 |
110 |
18x(4) |
| 50H2FR |
230 |
95 |
169 |
20 |
165 |
125 |
18x(4) |
| 65H2FR |
290 |
110 |
180 |
22 |
185 |
145 |
18x(8) |
| 80H2FR |
310 |
155 |
195 |
24 |
200 |
160 |
18x(8) |
|
