Dwudrogowy zawór regulacyjny, Typ G1F
GGG-40, PN25, DN15/4 .... 50mm
|
2.5.02-A
|
|
|
CHARAKTERYSTYKA:
- ciśnienie nominalne PN 25
- zdolność regulacji Kvs/ Kvr>25
- charakterystyka kwadratowa
- jednosiedliskowe zamknięcie
ZASTOSOWANIE:
Zawory regulacyjne typu G1F używane są w układach regulacyjnych gorącej
wody, pary lub gorącego oleju. Stosowane są razem z naszymi regulatorami
temperatur lub różnicy ciśnień w systemach grzewczych, przemyśle i okrętownictwie.
|
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i siłownika patrz karta
"Szybki dobór" nr. 5.0.01.
BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybek wykonane są ze stali
nierdzewnej. Korpus zaworu wykonany jest z żeliwa sferoidalnego GGG-40
z kołnierzami w/g DIN 2534. Połączenie gwintowe z siłownikiem 1" BSP.
Zawory są jednosiedliskowe i szczelne, tak że strata przecieku jest
mniejsza niż 0,05% pełnego przepływu (VDI\VDE 2174)
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikaty ISO 9001 i poddawane są próbie
ciśnienia i szczelności. Do zastosowań w okrętownictwie zawory posiadają
certyfikaty wszystkich liczących się towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem zawór jest utrzymywany w pozycji otwartej
przez sprężynę. Nacisk wywierany na wrzeciono zamyka zawór. W połączeniu
z naszymi termostatami i siłownikami elektrycznymi, zawór zamyka się
przy wzroście temperatury. W systemach chłodzących mogą być użyte zawory
odwrotnego działania. Wykładnicza charakterystyka utrzymuje się do momentu
gdy przepływ spadnie poniżej 4% pełnego przepływu.
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
żeliwo sferoidalne GGG-40
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
24CrMoV55/A4
|
|
- śruby:
|
24CrMo 5/A
|
|
Ciśnienie nominalne:
|
PN25
|
|
Gniazdo:
|
jednosiedliskowe
|
|
Charakterystyka:
|
kwadratowa
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,05% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2545
|
| Przeciw kołnierze: |
DIN 2635
|
| Kolor |
niebieski
|
|
| Parametry |
|
Typ
|
Połączenie
Kołnierzowe
w mm
|
Średnica
DN w mm
|
Kvs
m3/h
|
Skok zaworu
mm
|
Waga
kg
|
|
15/4G1F
|
15
|
4
|
0,20
|
6
|
3,0
|
|
15/6G1F
|
15
|
6
|
0,45
|
6
|
3,0
|
|
15/9G1F
|
15
|
9
|
0,95
|
6
|
3,1
|
|
15/12G1F
|
15
|
12
|
1,7
|
6
|
3,1
|
|
15G1F
|
15
|
15
|
2,75
|
6
|
3,1
|
|
20/9G1F
|
20
|
9
|
0,95
|
6,5
|
4,2
|
|
20/15G1F
|
20
|
15
|
2,75
|
6,5
|
4,2
|
|
20G1F
|
20
|
20
|
5
|
6,5
|
4,2
|
|
25/20G1F
|
25
|
20
|
5
|
7
|
5,5
|
|
25G1F
|
25
|
25
|
7,5
|
7
|
5,5
|
|
32/25G1F
|
32
|
25
|
7,5
|
8
|
8,1
|
|
32G1F
|
32
|
32
|
12,5
|
8
|
8,1
|
|
40/32G1F
|
40
|
32
|
12,5
|
9
|
9,7
|
|
40G1F
|
40
|
40
|
20
|
9
|
9,7
|
|
50/40G1F
|
50
|
40
|
20
|
10
|
14,0
|
|
50G1F
|
50
|
50
|
30
|
10
|
14,0
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór, przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany poniżej
lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ
KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|
|

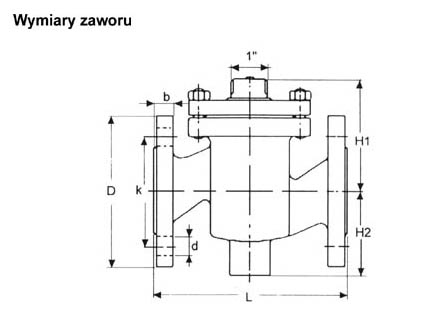

Wymiary
|
|
Typ
|
L
mm
|
H1
mm
|
H2
mm
|
b
mm
|
D (dia.)
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
|
15/4G1F
|
130 |
80 |
60 |
14 |
95 |
65 |
14x(4) |
|
15/6G1F
|
130 |
80 |
60 |
14 |
95 |
65 |
14x(4) |
|
15/9G1F
|
130 |
80 |
60 |
14 |
95 |
65 |
14x(4) |
|
15/12G1F
|
130 |
80 |
60 |
14 |
95 |
65 |
14x(4) |
|
15G1F
|
130 |
80 |
60 |
14 |
95 |
65 |
14x(4) |
|
20/9G1F
|
150 |
85 |
65 |
16 |
105 |
75 |
14x(4) |
|
20/15G1F
|
150 |
85 |
65 |
16 |
105 |
75 |
14x(4) |
|
20G1F
|
150 |
85 |
65 |
16 |
105 |
75 |
14x(4) |
|
25/20G1F
|
160 |
95 |
70 |
16 |
115 |
95 |
14x(4) |
|
25G1F
|
160 |
95 |
70 |
16 |
115 |
95 |
14x(4) |
|
32/25G1F
|
180 |
105 |
75 |
18 |
140 |
100 |
18x(4) |
|
32G1F
|
180 |
105 |
75 |
18 |
140 |
100 |
18x(4) |
|
40/32G1F
|
200 |
110 |
85 |
18 |
150 |
110 |
18x(4) |
|
40G1F
|
200 |
110 |
85 |
18 |
150 |
110 |
18x(4) |
|
50/40G1F
|
230 |
125 |
95 |
20 |
165 |
125 |
18x(4) |
|
50G1F
|
230 |
125 |
95 |
20 |
165 |
125 |
18x(4) |
|
|
Część chłodząca KS-5
Części chłodzące KS-5 i KS-6 muszą być zastosowane
w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego
oleju.
|
Część chłodząca KS-6
Zastosowanie KS-5 - termostaty
Zastosowanie KS-6 - siłowniki
|
|
