CHARAKTERYSTYKA:
- ciśnienie nominalne PN 25
- zdolność regulacji Kvs/ Kvr>25
- jednosiedliskowe
- zawory odciążone
- charakterystyka wykładnicza
ZASTOSOWANIE:

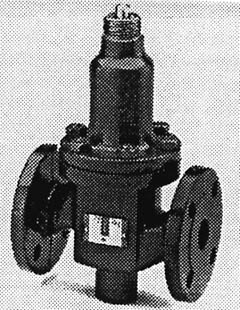

Zawory typ G1FB zostały zaprojektowane do regulacji w systemach gorącej
wody, pary i oleju. Zawory odciążone stosowane są w instalacjach gdzie
ciśnienie wewnętrzne wymaga większej siły zamknięcia niż w zaworach
jednosiedliskowych lub tam gdzie większa strata przecieku wyklucza stosowanie.
Zawory są instalowane razem z naszymi regulatorami temperatury lub ciśnienia
w systemach regulacji ogrzewania mieszkań, procesów przemysłowych lub
instalacji okrętowych.
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i siłownika patrz karta
"Szybki dobór" nr 5.0.01
|
BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybek wykonane są ze stali
nierdzewnej. Mieszki odciążające zawór umieszczone są na wrzecionie
zaworu. Redukuje siłę potrzebną do zamknięcia zaworu, ponieważ ciśnienie
czynnika skierowane jest na zewnątrz i działa poprzez system mieszków.
Korpus zaworu wykonany jest z żeliwa sferoidalnego GGG-40. Połączenie
kołnierzowe wg DIN 2534. Połączenie z regulatorem gwintowe 1" BSP. Zawory
są dwusiedliskowe i zaprojektowane tak, by przecieki nie przekraczały
0,05% pełnego przepływu (VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat ISO 9001 i poddawane są próbie
ciśnieniowej i szczelności. Do zastosowania w okrętownictwie zawory
posiadają certyfikaty wszystkich liczących się towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej
przy pomocy sprężyny. Nacisk wywierany na wrzeciono powoduje zamknięcie
zaworu. W połączeniu z naszymi termostatami zawory zamykają się przy
wzroście temperatury. W obiegach chłodzących możliwe jest wykorzystanie
zaworów odwrotnego działania. Charakterystyka wykładnicza zaworu utrzymuje
się do momentu gdy przepływ spadnie poniżej 4% pełnego przepływu.
|
| Parametry |
|
Typ
|
Połączenie
Kołnierzowe
w mm
|
Średnica
DN w mm
|
Kvs
m3/h
|
Skok zaworu
mm
|
Waga
kg
|
|
25G1FB
|
25
|
25
|
7,5
|
7
|
6
|
|
32G1FB
|
32
|
32
|
12,5
|
8
|
9
|
|
40G1FB
|
40
|
40
|
20
|
9
|
13
|
|
50G1FB
|
50
|
50
|
30
|
10
|
16
|
|
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
żeliwo sferoidalne
GGG-40
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
24CrMoV55/A4
|
|
- śruby:
|
24CrMo 5/A
|
|
Ciśnienie nominalne:
|
PN25
|
|
Gniazdo:
|
jednosiedliskowe
|
|
Charakterystyka:
|
kwadratowa
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,05% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2534
|
| Kolor |
niebieski
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany poniżej
lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ
KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz
jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|
|

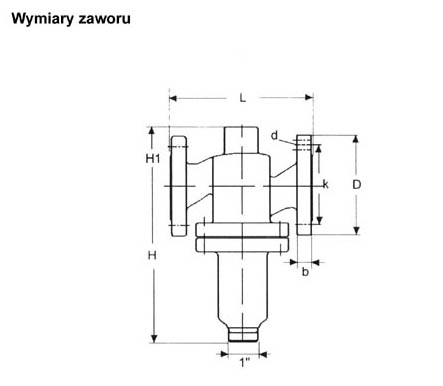

Wymiary
|
|
Typ
|
L
mm
|
H
mm
|
H1
mm
|
b
mm
|
D (dia.)
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
| 25G1FB |
160 |
180 |
70 |
16 |
115 |
85 |
14x(4) |
| 32G1FB |
180 |
195 |
75 |
18 |
140 |
100 |
18x(4) |
| 40G1FB |
200 |
205 |
85 |
18 |
150 |
110 |
18x(4) |
| 50G1FB |
230 |
205 |
95 |
20 |
165 |
125 |
18x(4) |
|
|
Część chłodząca KS-5
Części chłodzące KS-5 i KS-6 muszą być zastosowane
w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego
oleju.
|
Część chłodząca KS-6
Zastosowanie KS-5 - termostaty
Zastosowanie KS-6 - siłowniki
|
