CHARAKTERYSTYKA:
- ciśnienie nominalne PN 25
- zdolność regulacji Kvs/ Kvr>25
- dwusiedliskowe
- regulowana szczelina gniazda
- odwrotne działanie
ZASTOSOWANIE:
Zawory typu G2FR zostały zaprojektowane do regulacji w systemach chłodzenia
wody. Zawory są instalowane razem z jednym z naszych regulatorów temperatury
lub ciśnienia w procesach przemysłowych lub instalacjach okrętowych.
Ponieważ zawory typu G2FR są zaworami odwrotnego działania, utrzymywane
są one w pozycji zamkniętej przy pomocy sprężyny, maksymalna różnica
ciśnienia (DpL) przy której zawór
może się zamknąć, zależy od sprężyny. Maksymalne wartości DpL,
oraz wewnętrznego ciśnienia Dp1max dla różnych sił zamknięcia znajdujemy
na poniższej tabeli.
|
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i siłownika patrz karta
"Szybki dobór" nr 5.0.01
BUDOWA:
Składniki zaworu - wrzeciono, gniazdo i grzybek wykonane są ze stali
nierdzewnej, a korpus zaworu z żeliwa sferoidalnego GGG-40. Połączenie
kołnierzowe wg DIN 2534. Połączenie z regulatorem gwintowe 1" BSP. Zawory
są dwusiedliskowe i zaprojektowane tak, by przecieki nie przekraczały
0,5% pełnego przepływu (VDI/VDE 2174).
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat ISO 9001 i poddawane są próbie
ciśnieniowej i szczelności. Do zastosowania w okrętownictwie zawory
posiadają certyfikaty wszystkich liczących się towarzystw klasyfikacyjnych.
|
FUNKCJE:
Bez połączenia z regulatorem, zawór jest utrzymywany w pozycji otwartej
przy pomocy sprężyny. Nacisk wywierany na wrzeciono powoduje zamknięcie
zaworu.
W połączeniu z naszymi termostatami zawory zamykają się przy wzroście
temperatury. W obiegach chłodzących możliwe jest wykorzystanie zaworów
odwrotnego działania.
Charakterystyka wykładnicza zaworu utrzymuje się do momentu gdy przepływ
spadnie poniżej 4% pełnego przepływu.
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
żeliwo sferoidalne
GGG-40
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
24CrMoV55/A4
|
|
- śruby:
|
24CrMo 5/A
|
|
Ciśnienie nominalne:
|
PN25
|
|
Gniazdo:
|
dwusiedliskowe
|
|
Charakterystyka:
|
wykładnicza
|
| Funkcje: |
otwarcie przy nacisku
wywartym na wrzeciono
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,5% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2534
|
| Przeciwkołnierze: |
DIN 2634
|
| Kolor |
niebieski
|
|
| Parametry |
|
Typ
|
Połączenie
Kołnierzowe
w mm
|
Średnica
otwarcia
mm
|
Wartość
Kvs
m3/h
|
Skok
gwintu
mm
|
Max
DpL
bar
|
Siła
otwarcia
N
|
P1max
bar
|
Waga
kg
|
|
20G2FR
|
20
|
20
|
5
|
6,5
|
8,3
|
200
400
|
9,4
25,0
|
5
|
|
25G2FR
|
25
|
25
|
7,5
|
7
|
8
|
200
400
|
8,8
25,0
|
6,5
|
|
32G2FR
|
32
|
32
|
12,5
|
8
|
7
|
400
|
27
|
9
|
|
40G2FR
|
40
|
40
|
20
|
9
|
6,6
|
400
|
26
|
11
|
|
50G2FR
|
50
|
50
|
30
|
10
|
5,8
|
400
|
15
|
16
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany poniżej
lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ
KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz
jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|
|

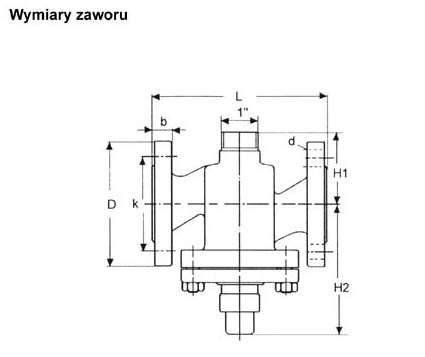

Wymiary
|
|
Typ
|
L
mm
|
H1
mm
|
H2
mm
|
D (dia.)
mm
|
b
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
|
20G2F
|
150
|
63
|
112
|
16
|
105
|
75
|
14x(4)
|
|
25G2F
|
160
|
70
|
117
|
16
|
115
|
85
|
14x(4)
|
|
32G2F
|
180
|
75
|
151
|
18
|
140
|
100
|
18x(4)
|
|
40G2F
|
200
|
85
|
155
|
18
|
150
|
110
|
18x(4)
|
|
50G2F
|
230
|
95
|
169
|
20
|
165
|
125
|
18x(4)
|
|
|
Część chłodząca KS-5
Części chłodzące KS-5 i KS-6 muszą być zastosowane
w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego
oleju.
|
Część chłodząca KS-6
Zastosowanie KS-5 - termostaty
Zastosowanie KS-6 - siłowniki
|
