CHARAKTERYSTYKA:
- ciśnienie nominalne PN 25
- zdolność regulacji Kvs/ Kvr>25
- charakterystyka przepływu wykładnicza / liniowa
- identyczna wartość Kvs dla zaworów mieszających
i rozdzielających
ZASTOSOWANIE:
Zawory regulacyjne typ G3F mogą być montowane w systemach gorącej
wody i oleju jako zawory mieszające lub rozdzielające.
W połączeniu z naszymi regulatorami temperatury stosowane są w systemach
c.o., przemyśle i okrętownictwie
DOBÓR ZAWORU:
W celu dobrania odpowiedniej wielkości zaworu i siłownika patrz karta
"Szybki dobór" nr 5.0.01
BUDOWA:
Składniki zaworu - wrzeciono , gniazda i grzybki wykonane są ze stali
nierdzewnej, a korpus zaworu z żeliwa sferoidalnego z połączeniami kołnierzowymi
wg DIN 2534.
|
Połączenie z regulatorem gwintowe 1" BSP. Zawory są
dwusiedzeniowe i zaprojektowane tak, by przecieki nie przekraczały 0,5%
pełnego przepływu (VDI/VDE 2174) .
GWARANCJA JAKOŚCI:
Wszystkie zawory posiadają certyfikat ISO 9001 i poddawane są próbie
ciśnieniowej i szczelności. Do zastosowania w okrętownictwie zawory
posiadają certyfikaty wszystkich liczących się towarzystw klasyfikacyjnych.
Numerowanie kołnierzy
Kołnierze zaworów typu G3F oznaczono w sposób przyjęty w systemie międzynarodowym.
Wyjście AB dolot wspólny zawsze otwarty
Wyjście A zamyka się podczas pracy wrzeciona
Wyjście B otwiera się podczas pracy wrzeciona
Funkcje
Bez połączenia z regulatorem, przelot A-AB jest utrzymywany w pozycji
otwartej, a przelot B-AB zamknięty przy pomocy sprężyny.
|
Stopniowe ciśnienie wywierane na wrzeciono zmienia stopniowo
stopień otwarcia, a gdy wrzeciono jest zupełnie wciśnięte, przelot A-AB
zamyka sią całkowicie, a B-AB - otwiera. Charakterystyki zaworu są następujące:
przelot A-AB i AB-A - wykładnicza przelot B-AB i AB-B - liniowa Powyższe
charakterystyki zapewniają stałe sumy w prawie wszystkich warunkach
ciśnienia i najlepszą cyrkulację w indywidualnych obiegach.
DANE TECHNICZNE:
| Materiały: |
|
- korpus zaworu:
|
żeliwo sferoidalne
GGG-40
|
|
- składniki:
|
stal nierdzewna
|
|
- nakrętki:
|
24CrMoV55/A4
|
|
- śruby:
|
24CrMo 5/A
|
|
Ciśnienie nominalne:
|
PN25
|
|
Gniazdo:
|
dwusiedliskowe
|
|
Charakterystyka:
|
wykładnicza/liniowa
|
|
Zdolność regulacji:
|
Kvs/Kvr> 25
|
|
Strata przecieku:
|
<0,5% kv 100
|
|
Zakres temperatur:
|
patrz diagram
|
|
Montaż:
|
patrz poniżej
|
|
Kołnierze:
|
DIN 2534
|
| Przeciwkołnierze: |
DIN 2634
|
| Kolor |
niebieski
|
|
|
DEFINICJA WSPÓŁCZYNNIKA Kvs ZAWORU:
Wartość przepływu Kvs jest zgodna z normą IEC zawierającą współczynnik
Kv i definiowana jako natężenie przepływu wody w m3/h przez
całkowicie otwarty zawór ,przy stałej różnicy ciśnień DPv=1
bar.
MONTAŻ:
Zawory mogą być montowane z pionowym jak i poziomym trzpieniem. Dla
temperatur nie przekraczających 150°C termostat może być montowany poniżej
lub powyżej zaworu. Dla temperatur powyżej 150°C , część chłodząca typ
KS musi być montowana wg instrukcji i skierowana w dół.
|
temperatura
zaworu
|
część
chłodząca
|
zwłaszcza
dla
|
|
150 - 250°C
|
KS - 4
|
wszystkich regulatorów
|
|
250 - 300°C
|
KS - 5
|
termostatów
|
|
250 - 300°C
|
KS - 6
|
siłowników
|
S-5 lub KS-6 muszą być instalowane w systemach gorącego
oleju.
Filtr
Zalecane jest użycie filtru przed zaworem regulacyjnym jeżeli ciecz
jest zawiesiną.
WYPOSAŻENIE DODATKOWE:
Regulator ręczny
Z dławnicą - do zamykania i ręcznej regulacji zaworu,
gdy termostat nie został zamontowany np. w trakcie budowy.
Część chłodząca KS -4
Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika
. Do montażu przy temperaturach 150°C a 250°C.
|
|

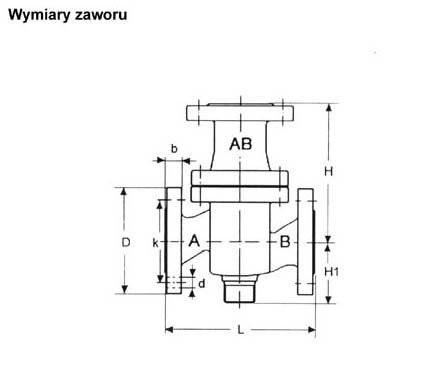

Wymiary
|
|
Typ
|
L
mm
|
H1
mm
|
H2
mm
|
D (dia.)
mm
|
b
mm
|
k (dia.)
mm
|
d mm dia.
(numer)
|
| 25G3F |
160
|
130
|
70
|
16
|
115
|
85
|
14x(4)
|
| 32G3F |
180
|
150
|
75
|
18
|
140
|
100
|
18x(4)
|
| 40G3F |
200
|
160
|
85
|
18
|
150
|
110
|
18x(4)
|
| 50G3F |
230
|
190
|
95
|
20
|
165
|
125
|
18x(4)
|
|
