Zawory
do "wcinki na gorąco" BALLOMAX Dn15-Dn100 pozwalają w bardzo prosty
i ekonomiczny sposób podłączyć nowych odbiorców do sieci cieplnej w
dowolnym czasie, bez konieczności przerywania dostawy ciepła innym odbiorcom.

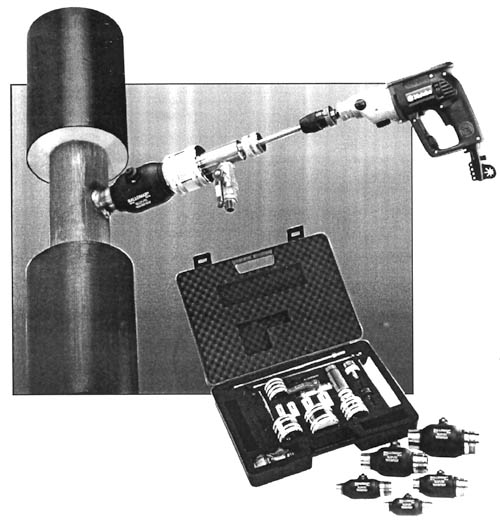

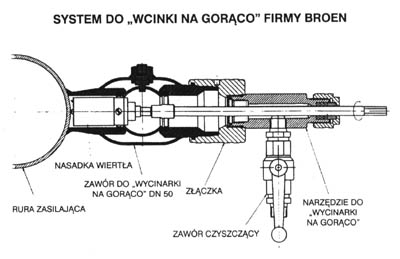

Procedura jest bardzo prosta. Na głównej rurze, w miejscu odgałęzienia,
zdejmujemy izolację. Zawór "do wcinki na gorąco" przyspawuje się do
rury w pozycji pełnego otwarcia kuli. Do zaworu montujemy zestaw narzędziowy
do wykonania "wcinki na gorąco" i podłączamy wiertarkę. Bezpośrednio
przez zawór wiercimy otwór w głównej rurze. Po wywierceniu otworu wyciągamy
wiertło z zaworu i zamykamy zawór. Demontujemy narzędzia. Nowy odbiorca
został podłączony do sieci cieplnej.
|

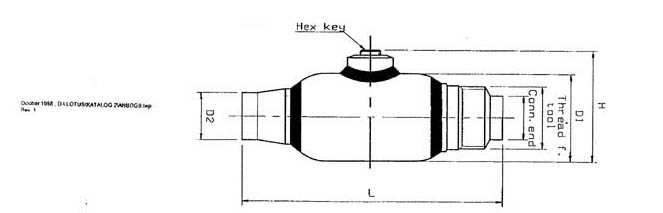

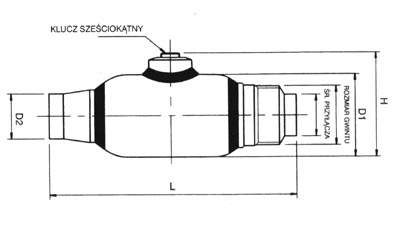

DN |
Nr kat. |
L |
D2 |
H |
D1 |
Średn. przyłącza |
Gwint |
Klucz sześciokątny |
Średn. otw. kuli |
Średn. wiertła |
Zalecane obr/min. |
|
15 |
68.102.015 |
127 |
|
53 |
f 42,4 |
f 21,3 |
G 7/8 |
3/16" |
f 15 |
f 14 |
400 |
|
20 |
68.102.020 |
127 |
|
53 |
f 42,4 |
f 26,9 |
G 7/8 |
3/16" |
f 15 |
f 14 |
400 |
|
25 |
68.102.025 |
143 |
f 28 |
63 |
f 51 |
f 33,7 |
G1.1/8 |
3/16" |
f 20 |
f 19 |
300 |
|
32 |
68.102.032 |
145 |
f 33 |
68 |
f 57 |
f 42,4 |
G1.1/2 |
3/16" |
f 25 |
f 24 |
300 |
|
40 |
68.102.040 |
178 |
f 42 |
96 |
f 76,1 |
f 48,3 |
G1.3/4 |
1/4" |
f 32 |
f 30 |
250 |
|
50 |
68.102.050 |
198 |
f 52 |
107 |
f 88,9 |
f 60,3 |
G2.1/4 |
1/4" |
f 39 |
f 37 |
200 |
|
65 |
68.102.065 |
205 |
f 64 |
118 |
f 108 |
f 76,1 |
M64x2 |
8mm |
f 49 |
f 48 |
200 |
|
80 |
68.102.080 |
200 |
f 80 |
137,5 |
f 127 |
f 88,9 |
M76x2 |
8mm |
f 63 |
f 60 |
150 |
|
100 |
68.102.100 |
225 |
|
163,2 |
|
|
|
10/12mm |
f 78 |
f 76 |
100 |

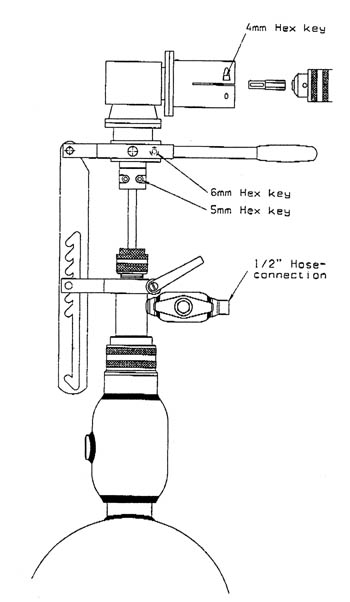

Komplety narzędziowe do wykonywania "wcinki na gorąco"
1. Dla średnic Dn15-Dn50 - nr katalogowy 68.500.015
2. Dla średnic Dn65 -Dn100 - nr katalogowy 68.500.100
| Przedsiębiorstwo Consultingowo-Handlowe "AS" | |
| 82-300 Elbląg |
ul. Skrzydlata 28
|
| tel. (55) 2325172 |
fax (55) 2326595
|
BALLOMAX®
