Termostaty V2, V4 i V8
Regulatory temperatury bezpośredniego działania

CHARAKTERYSTYKA:

• siła zamknięcia
  200 N, 400 N i 800 N
• do zaworów grzewczych lub chłodzących
• solidne i godne zaufania
• zakres temperatur 0-160°C
  (-30 - +280°C na zamówienie)

ZASTOSOWANIE:

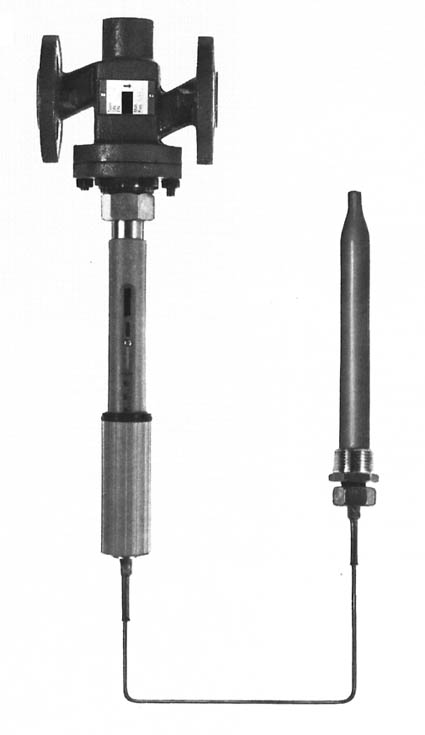

Regulator temperatury składający się z termostatu i zaworu używany jest do regulacji temperatur w systemach c.o., procesach przemysłowych i okrętownictwie. Może być używany do regulacji zimnej lub gorącej wody, pary lub oleju w systemach ogrzewania i chłodzenia.

BUDOWA:
Termostat
Termostat zbudowany jest z czujki i kapilary wypełnionych cieczą oraz cylindra regulacyjnego. Dane techniczne wyszczególniono w tabeli nr.2. Ograniczenia zależne od zakresu temperatury - patrz rys.1 Przy temperaturach powyżej 150°C musi być zamontowana część chłodząca pomiędzy zaworem a termostatem. Termostat jest termostatem bezpośredniego działania, jego praca opiera się na zasadzie rozszerzalności cieczy, jest solidny i pracuje z dużą siłą zamykającą.

Czujka

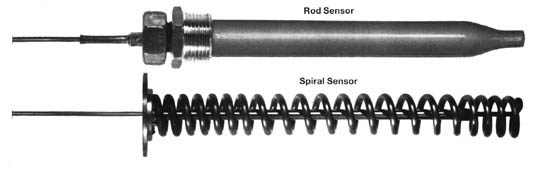

Dostępne są następujące typy czujek - patrz rys.4 4.1 Czujka spiralna / walcowa, miedziana lub ze stali nierdzewnej, połączenie gwintowe BSP. 4.2 Czujka spiralna, miedziana z kołnierzem powietrznym. 4.3 Czujka spiralna / walcowa ze stalowym połączeniem kołnierzowym w/g DS, DN 50, PN 40 i DN 50, PN160. 4.4 Czujka samodzielna. Zwykle używana razem z dławnicą kapilarową do regulacji temperatury w zbiornikach.

Kapilara
Kapilara wykonana jest miedzi, stali nierdzewnej lub pokrytej PCV - patrz tabela nr3. Zawór Oferujemy szeroki wybór zaworów do systemów grzewczych i chłodzenia. Patrz karta "Szybki dobór" nr 5.0.01 i karty katalogowe zaworów.

Dobur rergulatora
Dobór regulacji temperatury uzależniony jest od wielkości zaworu i termostatu, które dobieramy przy pomocy karty "Szybki dobór" nr 5.0.01 Oznaczenie termostatu zależy od 3 elementów np.: termostat typu V4.05, gdzie V wskazuje typ V termostatu, 4 siłę w N x 0,01 przy której termostat może działać na zawór oraz 05 - skok wrzeciona termostatu w mm przy zmianie temperatury o 1°C - patrz rys.2

Rys.1 pokazuje czy temperatura czynnika wymaga zamontowania części chłodzącej, jak należy montować termostat w stosunku do zaworu - przy zakresie temperatur -30°C do 150°C termostat może być instalowany poniżej lub powyżej zaworu
Rys.2 pokazuje typ termostatu, siłę zamykającą oraz zakres ustawienia temp w °C
Rys.3 pokazuje dobór długości i materiałów kapilar
Rys.4 pokazuje różne typy czujek
Rys 5 pokazuje współczynnik czasu dla czujek
Rys.6 pokazuje dobór materiałów, z którego wykonane są czujki
Rys.7 pokazuje wymiary i wagę czujek itd.

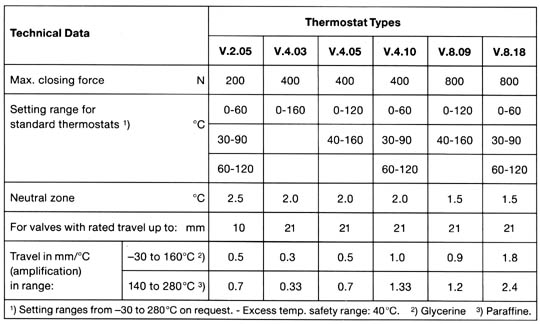

Rys.2 Typy termostatów

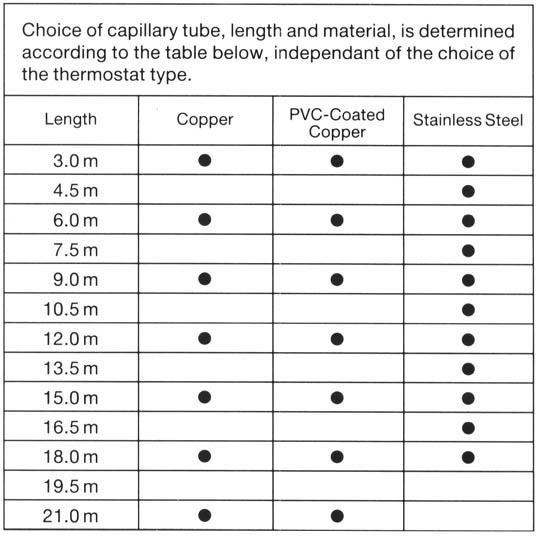

Rys.3 Kapilary

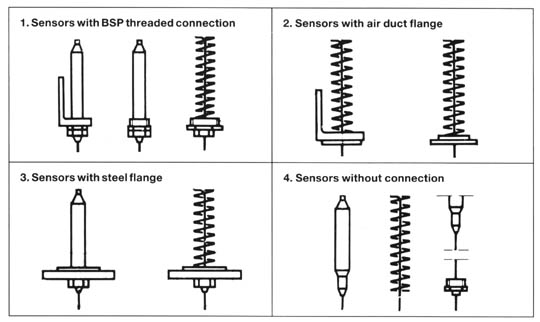

Rys.4 Typy czujki

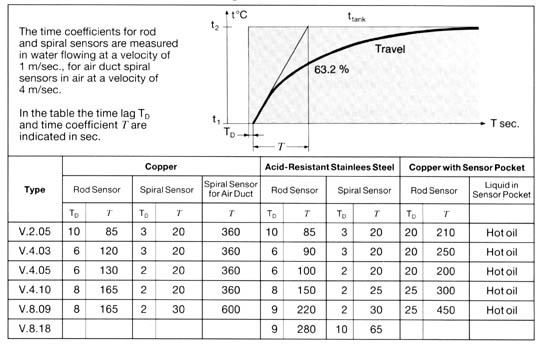

Rys.5 Stała czasowa dla czujek

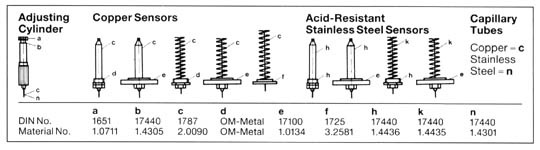

Rys.6 Materiał czujek

Capillary Tube

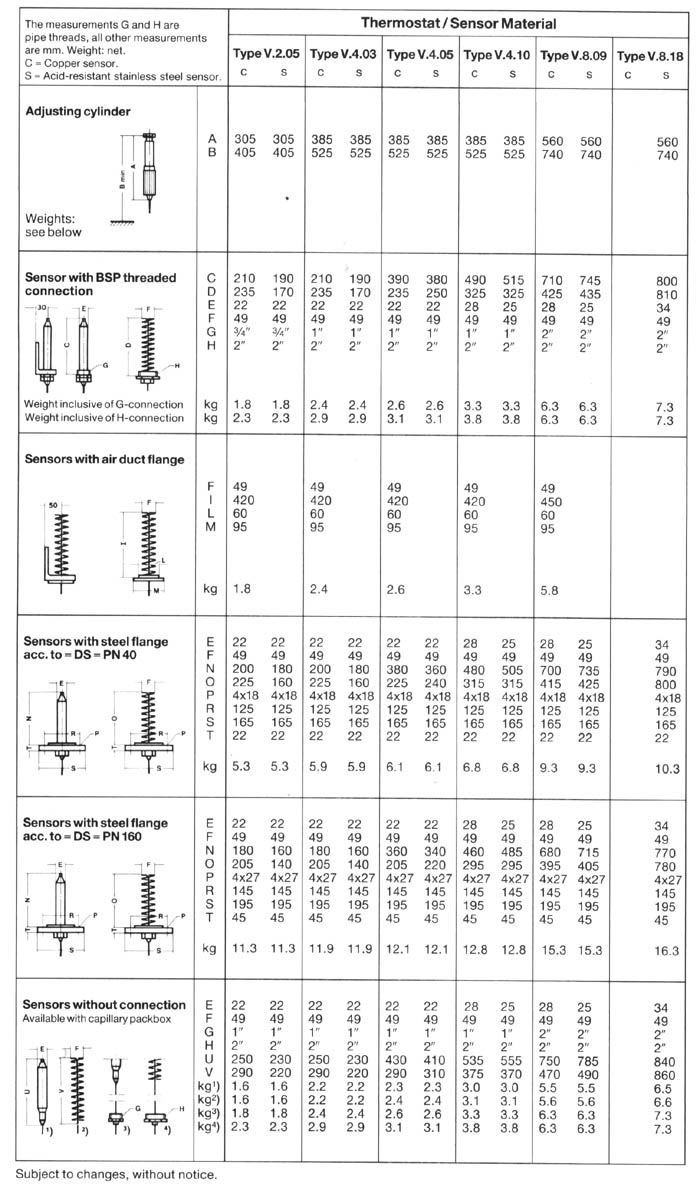

Waga i wymiary Rys.7

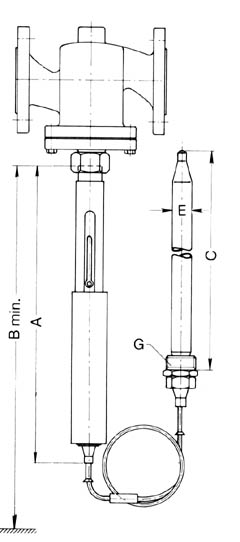

Wymiary

WYPOSAŻENIE DODATKOWE:

Regulator ręczny

Z dławnicą - do zamykania i ręcznej regulacji zaworu gdy termostat nie został zamontowany.

Część chłodząca KS-4

Część chłodząca zabezpiecza komorę dławnicy termostatu. Do montażu przy temperaturach zaworu pomiędzy 150°C a 250°C.

Część chłodząca KS-5

Część chłodząca z wbudowanym mieszkiem Zastępuje dławnicę termostatu. Musi być montowana przy temperaturach zaworu pomiędzy 250°C a 350°C oraz w systemach gorącego oleju.
