DUOSTATY
CLORIUSA:

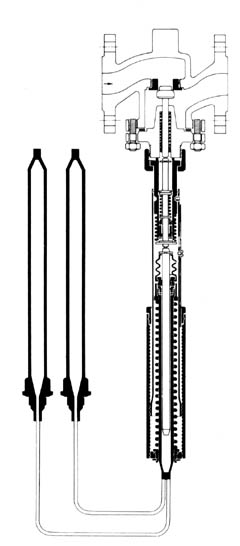

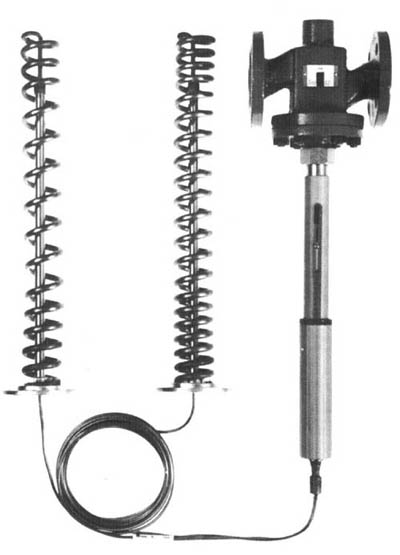

Duostaty są termostatami typu V, które przy pomocy dwóch czujek i wspólnego
systemu hydraulicznego działają na jeden i ten sam zawór regulacyjny.
Dostępne są dwa podstawowe typy: V.4.05 lub V.4.10 w zależności od wymaganego
zakresu proporcjonalności PB oraz doboru zaworu. Bliższe informacje -
patrz wykresy w karcie "Szybki dobór" nr 5.0.01. Czujkami są dwie spiralne
czujki dla kanałów wentylacyjnych lub dwie walcowe czujki (w konkretnych
przypadkach może być używana kombinacja jednej czujki spiralnej z jedną
czujką walcową). Efekt, jaki dwie czujki wywierają na regulator jest proporcjonalny
do objętości cieczy w każdej czujce. Dlatego Duostaty dostępne są z czujkami
o różnym stosunku objętości cieczy w obydwu czujkach aby sprostać różnym
wymaganiom. Rezultatem regulowania jest wypadkowa średnia wartość temperatur
dwóch czujek; nie można wskazać żadnej konkretnej wartości. Dlatego Duostaty
nie są wyposażone w skalę temperatur, ale w zaznaczenie kierunku wyższych
lub niższych temperatur.
ZASTOSOWANIE:
1. Regulacja temperatury powietrza ogrzewającego w fabrykach ogrzewanych
gorącym powietrzem, zależnie od temperatury zewnętrznej.
2. Regulacja dodatkowej temperatury w rurach systemu c.o. zależnie od
temperatury zewnętrznej.
3. Regulacja dwóch niezależnych od siebie temperatur np.: zbiornik z gorącą
wodą w systemie c.o. z równoczesną regulacją temperatury powracającej
wody

DOBÓR TYPU DUOSTATU:
Duostaty do ogrzewania pomieszczeń dostępne są z siedmioma różnymi kombinacjami
czujek, co zaspokaja wszelkie potrzeby, pojawiające się w praktyce. Przy

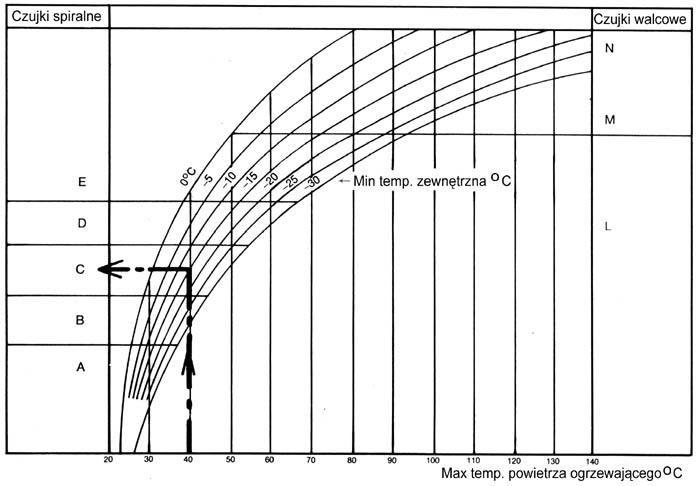

doborze właściwego Duostatu używamy poniższego wykresu: Gdy właściwy typ
podstawowy (V.4.05 lub V.4.10) został dobrany w/g wskazówek zawartych
w karcie "Szybki dobór", spójrz na wykres optymalnej temperatury powietrza
ogrzewającego (ti max) dla którego była dobierana instalacja,
oraz na temperaturęzewnętrzną (tu min). Od tego momentu kieruj
się linią pionową aż do przecięcia z krzywą szczególną tu min
. Przecięcie leży w obszarze właściwej kombinacji czujek. Dane techniczne
- patrz diagram poniżej
|
|
PRZYKŁAD:
Zawór 50 M1F połączony z termostatem V.4.10 dobranym w/g karty "Szybki
dobór" musi pracować w przedziale ti max =40°C i tu min
= -15°C. Wykres Duostatów podaje stosunek objętości cieczy w czujkach
C, a więc Duostat będzie typem V.4.10C, ze stosunkiem objętości cieczy
0,7:1. Wartość tę można wyliczyć z równań 2) i 3) poniżej:
Gdy np.: potrzebna jest kapilara długości 6m do połączenia
cylindra regulującego z drugą czujką, oraz 3m do połączenia z czujką pierwszą,
należy zamówić:
| Zawór |
50 M1F
|
| Duostat |
V.4.10C
|
| Kapilara: |
|
| Cylinder regulujący druga czujka |
6m
|
| Cylinder regulujący pierwsza czujka |
3m
|
ZASTOSOWANIE:
Systemy ogrzewania powietrzem.
Dla systemów ogrzewania powietrzem o kanałów powietrznych używamy

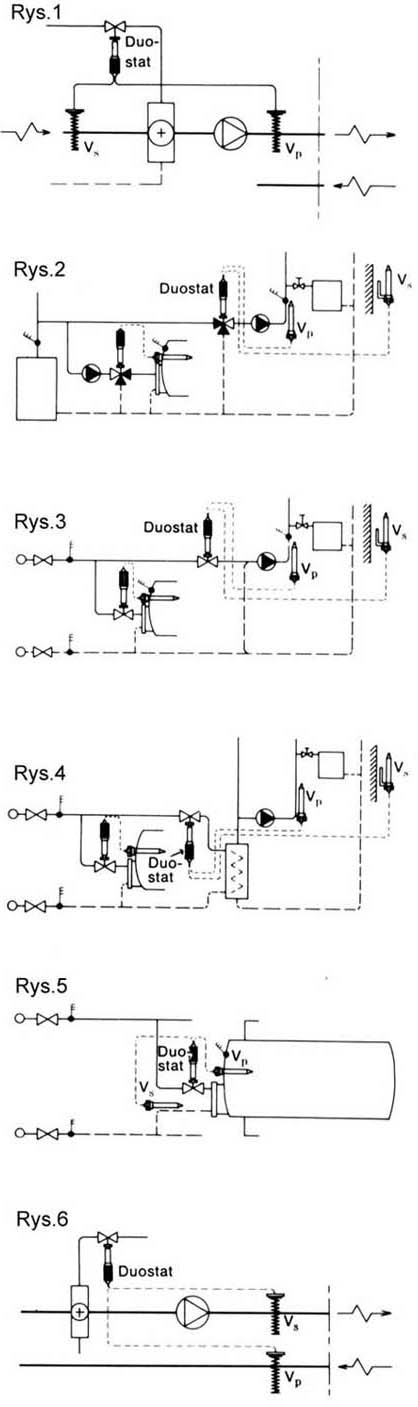

Duostatów z dwiema czujkami spiralnymi. Rys.1 pokazuje przykład instalacji
z Duostatem. Pierwsza czujka Vp (czerwona) - regulator w ścisłym
tego słowa znaczeniu - znajduje się w systemie kontrolowanym. Druga Vs
(niebieska) znajduje się na zewnątrz systemu kontrolowanego, rejestrując
temperaturę zewnętrzną oraz określa niezbędną temperaturę powietrza przez
Vp . Jeżeli nie ma takiego kanału powietrznego, w który można
by wbudować drugą czujkę, może być ona zamontowana na wolnym powietrzu.
Do tego celu potrzebny jest uchwyt. W celu dobrania właściwego Duostatu,
użyj strony drugiej wykresu, gdzie po lewej stronie znajdziesz odpowiednią
kombinację czujek spiralnych dla kanałów powietrznych.
Systemy centralnego ogrzewania.
Dla systemów c.o. używane są Duostaty z 2 walcowymi czujkami. Rys.2 pokazuje
przykład systemu, gdzie znajduje się kocioł. Rys.3 pokazuje instalację
z układem mieszalnikowym podłączonym do systemu c.o., a rys.4 - to system
c.o. z wymiennikiem ciepła. Reguła pracy Duostatów w systemach c.o. jest
taka sama jak opisana dla systemów ogrzewania powietrzem, ale pierwsza
czujka walcowa znajduje się w układzie zasilania, a druga - także walcowa
z uchwytem na zewnątrz budynku. Na str.2 wykresu po prawej stronie znajdują
się kombinacje czujek walcowych.
Inne
zastosowania.
Duostaty są czasem stosowane w taki sposób, że obydwie czujki znajdują
się w tym samym systemie kontrolowanym (patrz przykłady). Efekt regulacyjny
będzie wtedy średnią wagową pomiarów dwóch czujek - tak, jak to pokazano
na poniższych przykładach. Na rys.5, zbiornik gorącej wody podłączony
do systemu c.o. jest regulowany przez Duostat, którego pierwsza czujka
reguluje temperaturę wody, która prowadzona jest z powrotem do sieci systemu
c.o.. W tym miejscu widzimy, że zawór nie otwiera się tak szeroko, by
temperatura powracającej wody wzrastała w sposób niekontrolowany, podczas
gdy duże zużycie wody powoduje spadek temperatury w zbiorniku. Rys.6 pokazuje
pomieszczenie ogrzewane ciepłym powietrzem. Pierwsza czujka wbudowana
jest na wylocie kanału powietrza i pracuje jako termostat. Druga czujka
wbudowana jest bezpośrednio w kanał powietrzny, gdzie działa w ten sposób,
że jeżeli temperatura powietrza spada zbyt nisko, co daje uczucie przeciągu,
temperatura ta wzrasta jako rezultat wzrostu ciepła, które może pochodzić
od osób lub z innych źródeł w pomieszczeniu.
Podstawy teoretyczne.
Zasadą działania Duostatów w systemach ogrzewania jest równowaga pomiędzy
ciepłem wpływającym do systemu a stratami ciepła z ogrzewanych pomieszczeń
do otoczenia. W systemach ogrzewania ciepłym powietrzem (rys.1) może to
być wyrażone poprzez równanie 1), ale z małymi zmianami, to samo równanie
może być zastosowane do systemów c.o. z wodą jako nośnikiem ciepła.
1)

L to ilość powietrza, które ogrzewane jest od temperatury
zewnętrznej tu do temperatury powietrza ogrzewającego ti ;
Cp to ciepło właściwe powietrza. K * f wyraża sumę powierzchni
transmisyjnych, połączeń, itp., poprzez które ciepło tracone jest do otoczenia
w powodu różnicy pomiędzy temperaturami ogrzewanych pomieszczeń tr i temperatury
zewnętrznej tu. Ponieważ L, Cp , k * f, i temperatura pomieszczenia są
stałe, równanie może być przekształcone w :
2)
Tutaj ti max i tu min są wartościami
należącymi do temperatury powietrza ogrzewającego. W ten sam sposób tu
max i ti min są wartościami pośrednimi dla warunków,
gdzie straty ciepła wynoszą 0 (zwykle 20°C). N wyraża, o ile stopni ti
musi zostać podniesione gdy ti spada o 1°C. Jest to wartość
stała dla każdego systemu, ale różniąca się od siebie w konkretnych przypadkach.
ten problem może być rozwiązany poprzez zaopatrzenie Duostatów w różne
objętości cieczy w czujkach. 3)

Równanie to jest przybliżone, gdyż rozszerzalność cieczy
różni się w różnych temperaturach, co skompensowane jest z współczynnikiem
1,25.
|

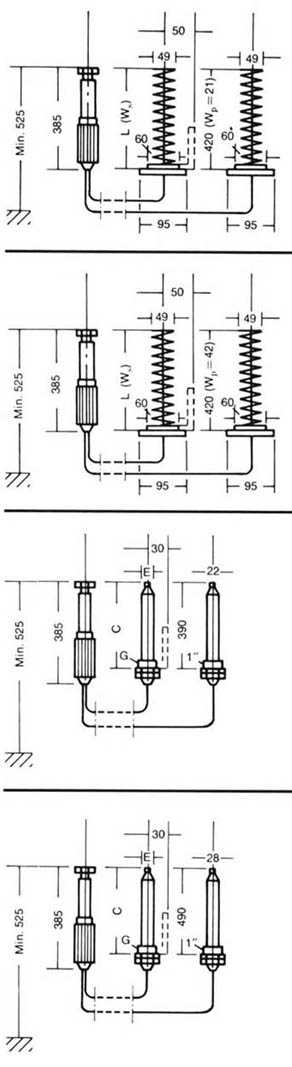

(*) Materiał: Wysoko stopowa stal nierdzewna lub
inne
|
|
| Typ |
V.4.05 A
|
V.4.05 B
|
V.4.05 C
|
V.4.05 D
|
V.4.05
E
|
| Siła zamknięcia |
N
|
400
|
400
|
400
|
400
|
400
|
| Długość drugiej czujki L |
mm
|
420
|
420
|
420
|
420
|
420
|
| Ilość zwojów drugiej czujki
Ws |
nr
|
7
|
10
|
14
|
21
|
29
|
| Stała czasowa drugiej czujki
|
sek.
|
360
|
360
|
360
|
360
|
360
|
| Stała czasowa pierwszej
czujki |
sek.
|
360
|
360
|
360
|
360
|
360
|
| Stosunek cieczy w czujkach
Vs : Vp |
0,32:1
|
0,5:1
|
0,7:1
|
1:1
|
1,4:1
|
| Max temperatura regulacji
|
°C
|
80
|
80
|
80
|
80
|
80
|
| Max wysokość podnoszenia
|
mm
|
12
|
12
|
12
|
12
|
12
|
| Skok |
mm/°C
|
0,5
|
0,5
|
0,5
|
0,5
|
0,5
|
|
|
|
|
|
|
|
| Typ |
|
V.4.10 A
|
V.4.10 B
|
V.4.10 C
|
V.4.10 D
|
V.4.10
E
|
| Siła zamknięcia |
N
|
400
|
400
|
400
|
400
|
400
|
| Długość drugiej czujki L |
mm
|
420
|
420
|
420
|
420
|
420
|
| Ilość zwojów drugiej czujki
Ws |
nr
|
14
|
21
|
29
|
42
|
42
|
| Stała czasowa drugiej czujk |
sek.
|
360
|
360
|
360
|
360
|
600
|
| Stała czasowa pierwszej
czujki |
sek.
|
360
|
360
|
360
|
360
|
360
|
| Stosunek cieczy w czujkach
Vs : Vp |
0,35:1
|
0,5:1
|
0,7:1
|
1:1
|
1:45:1
|
| Max temperatura regulacji
|
°C
|
40
|
40
|
40
|
40
|
40
|
| Max wysokość podnoszenia |
mm
|
21
|
21
|
21
|
21
|
21
|
| Skok |
mm/°C
|
1,0
|
1,0
|
1,0
|
1,0
|
1,0
|
|
|
|
|
|
|
|
| Typ |
|
V.4.05 L
|
V.4.05 M
|
|
|
|
| Siła zamknięcia |
N
|
400
|
400
|
|
|
|
| Długość drugiej czujki C
|
mm
|
390
|
490
|
|
|
|
| Średnica drugiej czujki
E |
mm
|
22
|
28
|
|
|
|
| Połączenie drugiej czujki
G |
"BSP
|
1
|
1
|
|
|
|
| Stała czasowa drugiej czujki
|
sek.
|
120
|
150
|
|
|
|
| Stała czasowa pierwszej
czujki |
sek.
|
120
|
120
|
|
|
|
| Stosunek cieczy w czujkach
Vs : Vp |
1:1
|
2:1
|
|
|
|
| Max temperatura regulacji
|
°C
|
80
|
80
|
|
|
|
| Max wysokość podnoszenia
|
mm
|
12
|
12
|
|
|
|
| Skok |
mm/°C
|
0,5
|
0,5
|
|
|
|
|
|
|
|
|
|
|
| Typ |
|
V.4.10 L
|
|
V.4.10 N
|
|
|
| Siła zamknięcia |
N
|
400
|
|
400
|
|
|
| Długość drugiej czujki C
|
mm
|
490
|
|
800
|
\ |
High
alloy stainess steel(*)
|
| Średnica drugiej czujki
E |
mm
|
28
|
|
34
|
I____ |
| Połączenie drugiej czujki
G |
"BSP
|
1
|
|
2
|
I |
| Stała czasowa drugiej czujki
|
sek.
|
150
|
|
220
|
/ |
| Stała czasowa pierwszej
czujki |
sek.
|
150
|
|
150
|
|
|
| Stosunek cieczy w czujkach
Vs : Vp |
1:1
|
|
2,9:1
|
|
|
| Max temperatura regulacji
|
°C
|
40
|
|
40
|
|
|
| Max wysokość podnoszenia
|
mm
|
21
|
|
21
|
|
|
| Skok |
mm/°C
|
1,0
|
|
1,0
|
|
|
|
