CHARAKTERYSTYKA:
- małe średnice
- optymalny zakres regulacji
- nominalne ciśnienie PN16
- gwarancja działania
- likwidacja głośnej pracy /testoeane wg ISO/DP 3822/2- rezultatu testów dostarczamy na życzenie/

ZASTOSOWANIE:
Regulator TDS jest produkowany w czterech wariantach mających następujące zastosowanie: Kontrola różnicy ciśnień, stopień hałasu oraz dynamiczna regulacja na węzłach cieplnych. Dla indywidualnych użytkowników mogą być używane na przewodach cyrkulacyjnych a także instalacji c.o.

FUNKCJE:
Regulator TDS może być instalowany zarówno na zasilaniu jak i na powrocie jak również na przewodzie cyrkulacyjnym. Impuls wysokiego ciśnienia jest podłączony od strony regulatora do przepony od strony korpusu zaworu. Każda zmiana różnicy ciśnień wzdłuż przeponyktóra jest połączona do mechanizmu zaworupowyżej lub poniżej punktu nastawy będzie kompensowana przez zmianę położenia przepony. Jeżeli ciśnienie będzie większe niż wskazuje nastawa zawór będzie się zamykał, a jeżeli mniejszeotwierał, aż system powróci do stanu równowagi hydraulicznej.

DZIAŁANIE:

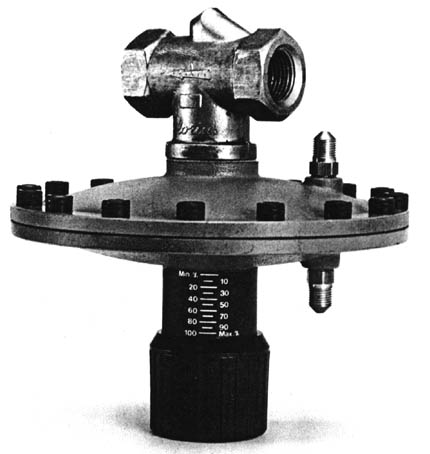

Regulator różnicy ciśnień TDS jest niezawodnym regulatorem proporcjonalnym składającym się z zaworu, zabudowanej przepony, dwóch rurek impulsowych umieszczonych po przeciwnych stronach przepony regulacyjnej. Zawór jest wykonany z mosiądzu a siedlisko i stożek zaworu ze stali kwasoodpornej. Zabudowa przepony jest wykonana z odlewu żeliwa a przepona z gumy EPDM usztywnionej zbrojeniem. Na życzenie klienta człon regulacyjnej może być zabezpieczony przed rozregulowaniem przez osoby nieuprawnione.

MONTAŻ:

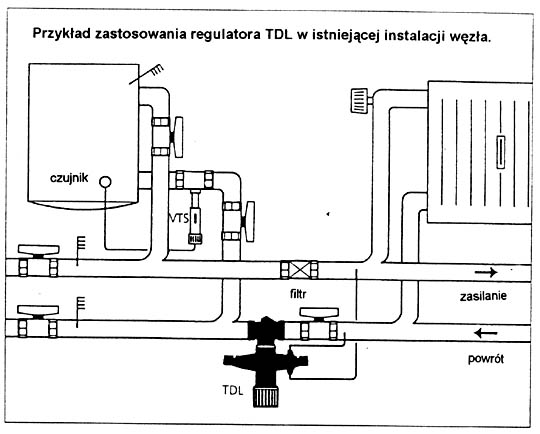

Zależnie od warunków regulator TDS może być montowany zarówno na powrocie jak i na zasilaniu. Małe wymiary regulatora pozwalają na jego montaż w każdej instalacji. Powierzchnia przepony jest wystarczająca duża by być wrażliwą nawet na małe zmiany różnicy ciśnień. Projektowany jest jako regulator kompaktowy bez konieczności nadzoru.

DANE TECHNICZNE:

Materiał:
- korpus zaworu:	Prasowany na gorąco brąz (W.no.2.1086-ASTM B283)
- siedlisko i stożek:	Stal nierdzewna (W.no.1.4305-AISI 303)
- obudowa przepony:	Żeliwo GGG 40.3 (W.no.0.7040-ASTM A395)
- przepona:	EPDM, Guma zbrojona (ASTM D2000)
- kapilara:	miedź (ASTMB42)
Typ zaworu	jednodrogowy z gniazdem
Charakter zaworu	interpolacja kwadratowa
Ciśnienie robocze:	PN16
Max. temp. robocza:	130°C
Max. strata ciśnienia wzdłuż zamkniętego zaworu:	7 bar
Wys. podnoszenia:	max 7 mm
Kapilara dług	2x1m
Waga, łączna z zaworem	2,5 kg
Typ	TDS 15-1 TDS 20-1	TDS 15-5 TDS 20-5

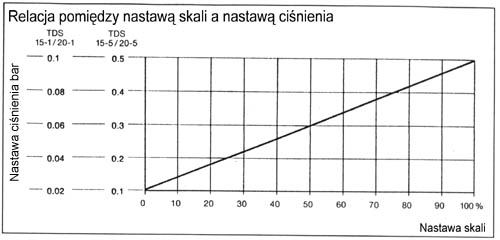

Zakres nastawy, bar	0,02-0,1	0,1-0,5

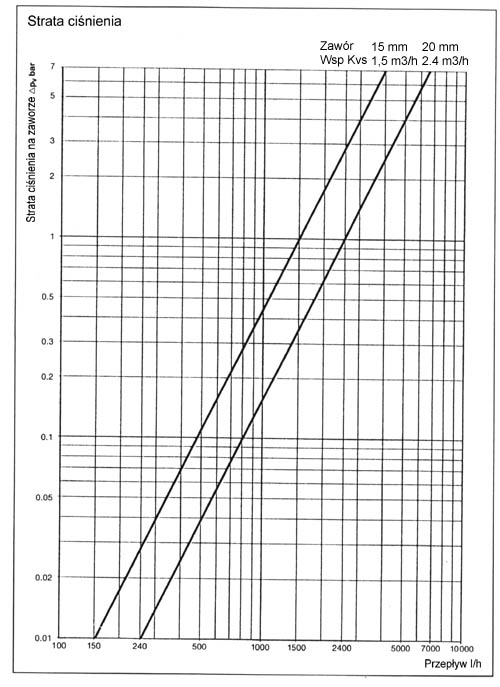

wsp. Kvs m3/h	1,5(DN15)	2,4(DN20)
Końcówki gwintowane, BSP	1/2 i 3/4
Max. pasmo proporcjonalności, bar	0,016	0,08
Uwaga: Na zamówienie końcówki kołnierzowe

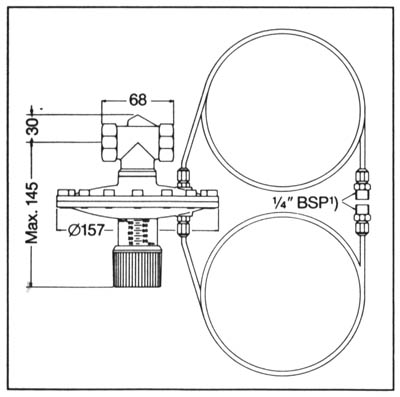

Główny wymiar
