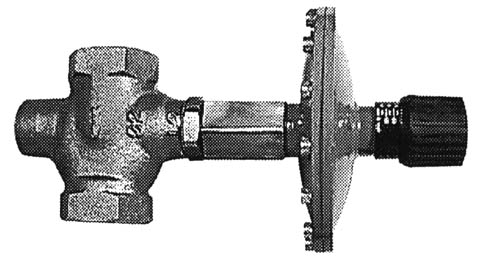

Regulatory różnicy ciśnień, Typ TDL1 i TDL2
PN16, DN20 ... DN32 mm

3.9.03-B


CHARAKTERYSTYKA:
- małe średnice
- optymalny zakres regulacji
- nominalne ciśnienie PN16
- gwarancja działania

ZASTOSOWANIE:
Regulator TDL jest produkowany w czterech wariantach mających następujące zastosowanie: Kontrola różnicy ciśnień, stopień hałasu oraz dynamiczna regulacja na węzłach cieplnych. Dla indywidualnych użytkowników mogą być używane na przewodach cyrkulacyjnych a także instalacji c.o.

FUNKCJE:
Regulator TDL może być instalowany zarówno na zasilaniu jak i na powrocie jak również na przewodzie cyrkulacyjnym. Impuls wysokiego ciśnienia jest podłączony od strony regulatora do przepony od strony korpusu zaworu. Każda zmiana różnicy ciśnień wzdłuż przeponyktóra jest połączona do mechanizmu zaworupowyżej lub poniżej punktu nastawy będzie kompensowana przez zmianę położenia przepony. Jeżeli ciśnienie będzie większe niż wskazuje nastawa zawór będzie się zamykał, a jeżeli mniejszeotwierał, aż system powróci do stanu równowagi hydraulicznej.

DZIAŁANIE:
Regulator różnicy ciśnień TDL jest niezawodnym regulatorem proporcjonalnym składającym się z zaworu, zabudowanej przepony, dwóch rurek impulsowych umieszczonych po przeciwnych stronach przepony regulacyjnej. Zawór jest wykonany z mosiądzu a siedlisko i stożek zaworu ze stali kwasoodpornej. Zabudowa przepony jest wykonana z odlewu żeliwa a przepona z gumy EPDM usztywnionej zbrojeniem. Na życzenie klienta człon regulacyjnej może być zabezpieczony przed rozregulowaniem przez osoby nieuprawnione.

MONTAŻ:
Zależnie od warunków regulator TDL może być montowany zarówno na powrocie jak i na zasilaniu. Małe wymiary regulatora pozwalają na jego montaż w każdej instalacji. Powierzchnia przepony jest wystarczająca duża by być wrażliwą nawet na małe zmiany różnicy ciśnień. Projektowany jest jako regulator kompaktowy bez konieczności nadzoru.

DANE TECHNICZNE:

Materiał:
- korpus zaworu:
Prasowany na gorąco brąz (W.no.2.1086-ASTM B283)
- siedlisko i stożek:
Stal nierdzewna (W.no.1.4305-AISI 303)
- obudowa przepony:
Żeliwo GGG 40.3 (W.no.0.7040-ASTM A395)
- przepona:
EPDM, Guma zbrojona (ASTM D2000)
- kapilara:
miedź (ASTMB42)
Ciśnienie robocze:
PN16
Max. temp. robocza:
130°C



Typ regulatora
TDL
1-20-1
TDL
1-20-5
TDL
2-20-1
TDL
2-20-5
TDL
2-25-1
TDL
2-25-5
TDL
2-32-1
TDL
2-32-5
Typ zaworu
20L1S
20L1S
20L2S
20L2S
25L2S
25L2S
32L2S
32L2S
Ciśnienie normalne
PN 16
+
+
+
+
+
+
+
+
Max. Temp.
130° C
+
+
+
+
+
+
+
+

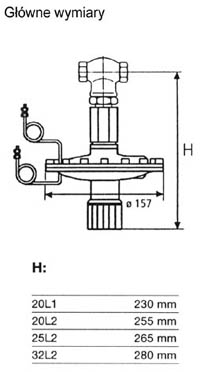

Max. Różnica ciśnieńb dp na zaworze
bar
2,4
2,4
16
16
16
16
7,8
7,8
Długość wbudowania zawaru
mm
87
87
90
90
100
100
113
113

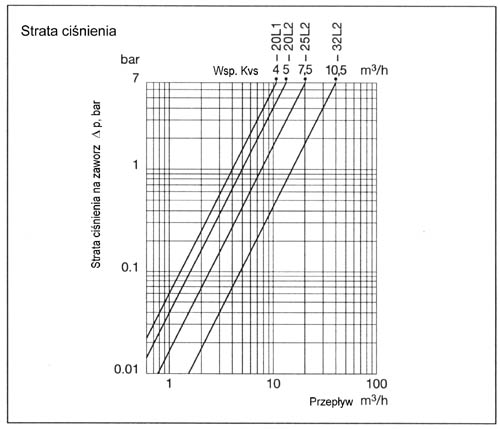

Współczynnik Kvs
m3/h
4
4
5
5
7,5
7,5
10,5
10,5

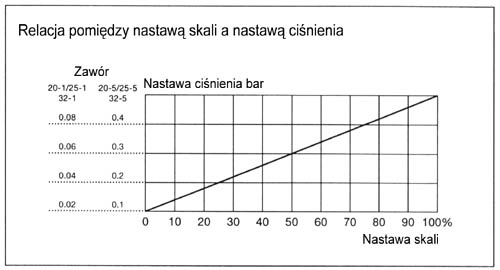

Zakres regulacji
bar
0,2-1
1-5
0,2-1
1-5
0,2-1
1-5
0,2-1
1-5
Zakres proporcjonalności
10%
+
+
+
+
+
+
+
+
Waga łączna z zaworem
kg
3,2
3,2
3,4
3,4
3,4
3,4
4,0
4,0
2 szt. Kapilar 1.0m za złączkami 1/4'
BSP
+
+
+
+
+
+
+
+
