Regulator różnicy ciśnień typu TD składa się z zaworu regulacyjnego, przepony i 2 rurek impulsowych.

Regulator typu TDS jest dostarczany z zaworem mosiężnym i jest wykonany w czterech różnych kombinacjach.
Szczegółowe informacje zawierają dane techniczne na stronie 4 oraz karta katalogowa No. 3.9.02.

Większe regulatory typu TD58, TD66-4 oraz TD66-8 mogą być używane z zaworami regulacyjnymi dwudrogowymi, w średnicach od 6 mm do 80 mm. Szczegółowe informacje zawierają dane techniczne - strona 4, tabela doboru "Quick Choice" oraz karty katalogowe poszczególnych zaworów.

Obudowa przepony jest wykonana z żeliwa a przepona z syntetycznej gumy sprasowanej pomiędzy dwoma stalowymi dyskami. W celu zabezpieczenia przepony przed przerwaniem, umieszczono sprężynę zabezpieczenia nadmiarowego spasowaną pomiędzy przepona a zaworem zapobiegającą uszkodzeniu. Kiedy ciśnienie nagle zwiększa się, sprężyna wtłacza przeponę z powrotem do gniazda obudowy.

Regulacja jest typu proporcjonalnego. Zakres proporcjonalności jest podany jako procentowa wartość nastawy ciśnienia zaworu lub jako ciśnienie zależne od typu regulatora i nastawy. Zobacz dane techniczne - strona 4.

Regulatory TD głównie są przeznaczone dla systemów wodnych gdzie zasadą jest utrzymanie stałej różnicy ciśnień wzdłuż 2 punktów i utrzymanie stałych warunków przepływu.

Niskie ciśnienie przyłączone jest od strony zaworu do przepony a wysokie z drugiej strony; różnica ciśnienia wzdłuż przepony będzie równoważona oddziaływaniem naprężenia sprężyny obciążonej ciężarkiem.

Każda zmiana różnicy ciśnień powoduje zmianę na przeponie a mechanizm zaworu będzie go zamykał lub otwierał w zależności od nastawy.

Zasada pracy regulatorów TD.

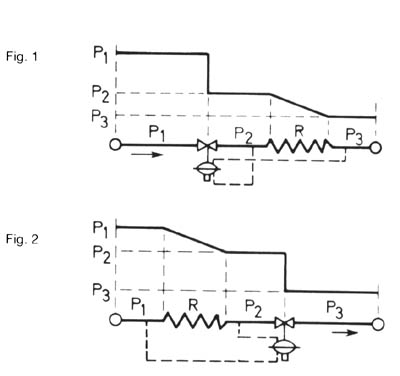

Fig.l. W zaworze regulacyjnym ciśnienie jest redukowane od wartości P1 do wartości P2, a regulator utrzymuje różnicę ciśnień ( P2 - P3 ) stałą zgodną z nastawą regulatora TD. Również zewnętrzne ciśnienie "P1" i "P3" oraz opór "R" mogą być zmienne. Nastawa ( P2 - P3 ) jest limitowana dla ( P1 - P3 ) i jest stała dla każdego typu zaworu zgodnie z jego danymi technicznymi.

Rozmiar zaworu dobiera się bazując na najmniejszej wartości ( P1 - P2 ) dla największego przepływu. Szczegółowe informacje zawarte są w karcie kat. No. 5.0.01

Podobnie, Fig.2 pokazuje Regulator TD zamontowany na powrocie przy wstępnym dławieniu / opór "R". W tym przypadku ( P2 - P3 ) jest bazą do doboru wielkości zaworu.

3 Typy regulatorów TD.

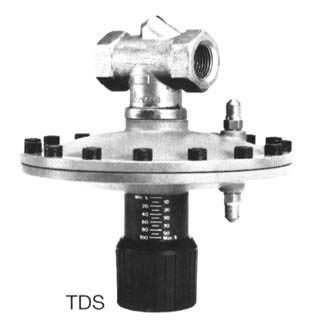

TDS
Regulator TDS jest regulowany napięciem sprężyny. Jest stosowany dla dwóch średnic zaworów Dn 15 i Dn 20 mm wykonanych z prasowanego mosiądzu z gniazdem i stożkiem ze stali nierdzewnej. Klasa zaworu PN16.
Żądaną nastawę różnicy ciśnień uzyskuje się przez obrót pokrętła regulatora i wskazanie punktu na skali nastawy.
Regulatory TDS są przeznaczone dla indywidualnych węzłów cieplnych i instalacji c.o.
Dane techniczne zawarte są w karcie katalogowej No.3.9.02

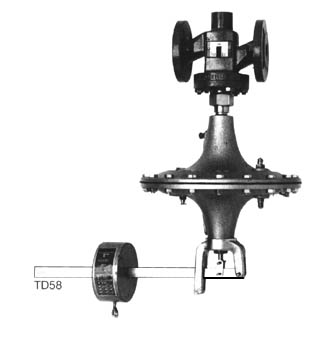

TD 58

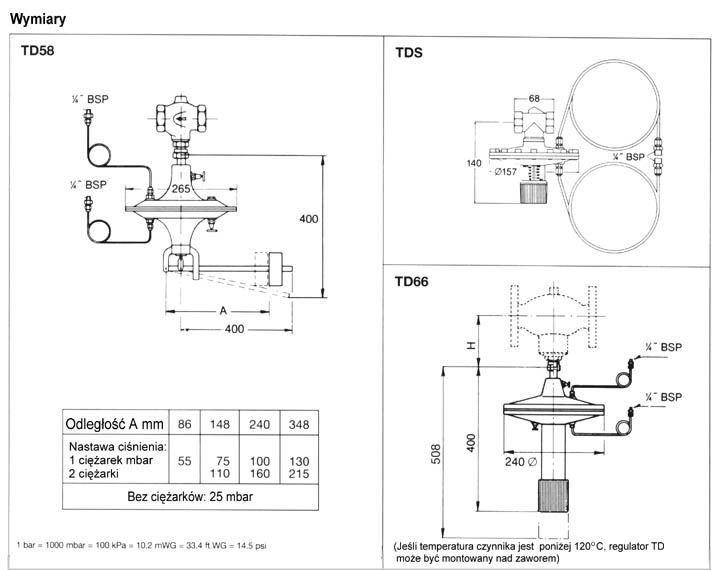

Regulatory TD 58 są regulatorami z obciążnikiem. Nastawa żądanej różnicy ciśnień polega na ustawieniu obciążnika na ramieniu dźwigni. Szczegółowe informacje podano na str.4.

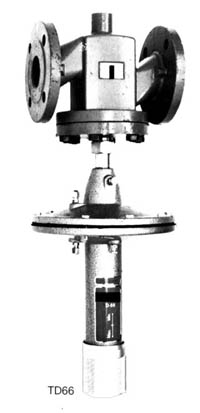

TD 66
Typ TD 66 ( TD 66-4 i -8 ) jest regulatorem sprężynowym i posiada kilka zakresów regulacji. Różnica ciśnień odpowiada nastawie na obrotowym pokrętle i odczycie punktu na skali nastawy. Patrz dane techniczne.

Zastosowania:

Ogrzewanie - Cyrkulacja bez obejścia "by-passes"

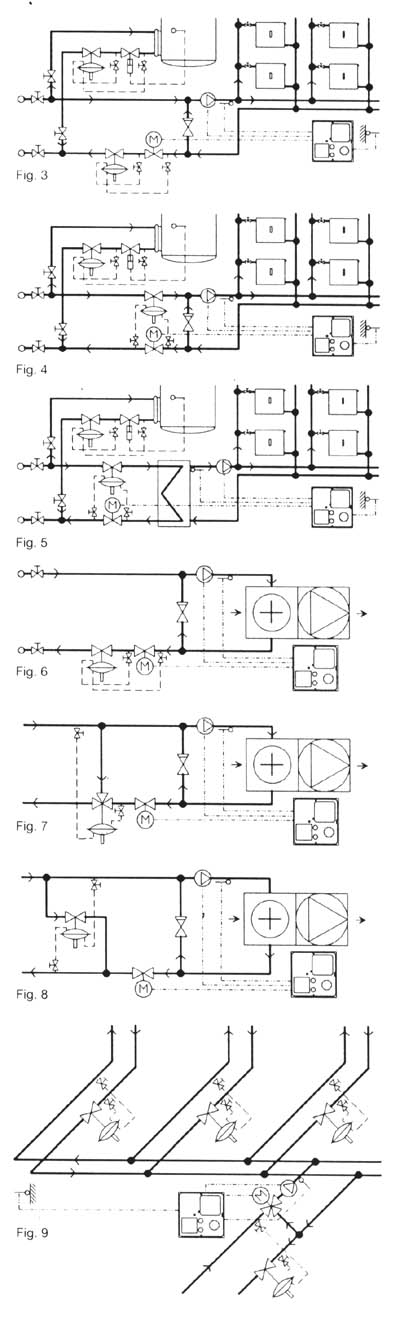

Funkcją regulatora -TD jest zredukowanie wysokiego i zmiennego wydatku pompy w systemie c.o i zapewnienie stałego ciśnienia dyspozycyjnego dla całej instalacji ciepłowniczej. Bardzo ważne jest aby regulator TD zredukował przepływ do niezbędnego min. aby utrzymać żądaną temperaturę na grzejnikach w zależności od temperatury zewnętrznej przy optymalnym przepływie. Najtańszym rozwiązaniem jest dla węzła cieplnego i instalacji zastosowanie regulatora TD na powrocie jako zawór obejściowy z zadaniem redukcji do minimum przepływu przez węzeł. Ten rezultat jest ważny dla małych średnic rurociągów i dla zapewnienia właściwej pracy pompy i automatyki. W zależności od przeznaczenia, regulator TD może być instalowany na powrocie /Fig.3/ lub zasilaniu /Fig 4/. Instalowanie na powrocie jest preferowane gdy istnieje obawa zapowietrzenia układu lub w wysokich budynkach kiedy ciśnienie statyczne utrzymania zładu jest wysokie. Dla niskich budynków i wysokiego ciśnienia preferowane jest instalowanie regulatora TD na zasilaniu aby zredukować ciśnienie do wymiennika lub na instalację, aby zapewnić ciśnienie odpowiadające ciśnieniu statycznemu na powrocie. Należy również zauważyć, że regulator TD może być również stosowany w układzie c.w.u. W tym przypadku rurki impulsowe są umieszczone wzdłuż zaworu regulacyjnego i zapewniają stałą różnicę ciśnień na zaworze i optymalną kontrolę układu. W układzie c.w.u zawory regulacyjne powinny być możliwie małe aby przy małym przepływie zapewnić duże schłodzenie wody powrotnej sieciowej.

Stabilizacja ciśnienia dla regulacji temperatury.
Regulatory TD są powszechnie stosowane w węzłach cieplnych. patrz / Fig. S /. Kiedy temperatura musi być utrzymywana w stałym zakresie /np. dla układów wentylacyjnych/ regulacja jest trudna jeżeli ciśnienie dyspozycyjne jest zmienne lub za wysokie To jest możliwe przez zainstalowanie regulatora TD na wejściu do węzła i głównych regulacji. / przykłady pokazuje Fig.6 i 7 1. Fig 6 pokazuje regulator TD w węźle c.o a Fig. 7 regulator TD w układzie c.w.u Zawór obejściowy jest zaworem trójdrogowym z regulatorem TD. Regulatory TD mogą być używane razem z zaworami o zmiennym kierunku przepływu /reverse acting valves/ umieszczonymi na obejściu pompy lub pomiędzy zasilaniem a powrotem. Patrz Fig.8/ układ c.w.u./ To oznacza ,że pompa pracuje ponownie kiedy wszystkie układy c.o nie pracują /pozamykane zawory termostatyczne, cyrkulacje ,obejścia, zawory elektromagnetyczne/.

Zabezpieczenie przed hałasem.
Hałas z instalacji c.o często może być przenoszony przez regulatory TD. Hałas od regulatora normalnie jest relatywny do wartości dławionego ciśnienia na zaworze. Eksperci rekomendują że strata ciśnienia na zaworach grzejnikowych nie może przekraczać 80 mbar, szczególnie w przypadku pomieszczeń mieszkalnych. W blokach i budynkach z wbudowanym węzłem cieplnym wraz z okresem użytkowania występuje tendencja wzrostu hałasu od starzejących się urządzeń i jest to przenoszone na zawory. Fig.9 pokazuje przykład umiejscowienia zaworów TD w budynku. Zadaniem regulatorów TD jest zrównoważenie przepływów na gałęzie instalacji c.o i zdławienie zbędnego ciśnienia. Każdy regulator TD indywidualnie redukuje ciśnienie do indywidualnych potrzeb swojego pionu czy gałęzi do max. 80 mbar. Max. różnica ciśnień na regulatorze TD może wynosić 2 bar i w tym wypadku pojawią się problemy z hałasem. W tym wypadku zaleca się montaż regulatora TD w miejscu odległym od mieszkań lub w węźle c.o lub rozłożenie dławienia na dodatkowy element wstępny np. Ballorex.

Typ	TDS				TD58	TD66-4			TD66-8
Zakres nastawy bar	TDS15-1 0,02-0,1	TDS15-5 0,1-0,5	TDS20-1 0,02-0,1	TDS20-5 0,1-0,5	0,025-0,215	0,15-0,3 0,45-0,6	0,3-0,45 0,6-0,75	0,85-1,0	0,15-0,3 0,45-0,6 2)	0,3-0,45 0,6-0,75 2)	1,35-1,5	0,2-0,8
Pasmo proporcjonalności	16mbar	80mbar	16mbar	80mbar	6%	10%		20%	10%		20%	50%
Max. siła dźwigni N	200		200		400	400			800
Ciśnienie nominalne PN bar	16		16		6 1)	16 1)			16 1)
Max. skok mm	7		7		14	14			14
Max. temp. czynnik oC	130		130		110	120 (130) 4)			120 (130) 4)
Uwaga:	Łącznie z zaworem z prasowego mosiądzu 1 Kvs=1.5 DpL=7bar		Łącznie z zaworem z prasowego mosiądzu 1 Kvs=2,4 DpL=7bar		Zasadniczo dla połączenia z zaworem o podwójnym siedlisku do DN 80/ zawory jednosiedliskowe tylko do Dn 25 mm, i nie obejściowe- typ M1FB/ 3)
Max ciśnienie przy którym regulator może zamknąć zawór DpL zależy od charakterystyki zaworu. Dla typu TD58 i TD66 zobacz tabele doboru No.5.0.01 i dane techniczne zaworu. Dla TDS dane zaworu powyżej. Zobacz również kartę katalogową No.3.9.02 W celu uniknięcia hałasu zaleca się stratę ciśnienia na zaworze. Nie większy niż 1 bar dla pomieszczeń mieszkalnych.					1) PN dotyczy tylko dla zakresu na wykresie. Zobacz również dane w kartach katalogowych. 2) Specjalna wersje- regulacja jak dla zaworów. 3) Obejściowe i duże zawory jednodrogowe mogą być dobierane jeżeli żądana wartość Dp jest wystarczająca/ wzrost ciśnienia na wejściu może spowodować wzrost Dp/. 4) Tylko jeżeli regulator TD jest instalowany poniżej zaworu.
