Kontroler Typ KC9801 & KC9802
Pogodowa regulacja temperatury

4.1.06-C

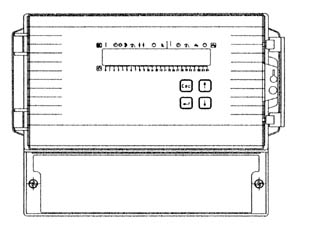

Typ KC 9801-W / Typ KC 9802-W Do montażu ściennego

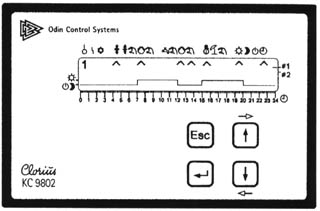

Typ KC 9801-W / Typ KC 9802-W Do montażu panelowego

CHARAKTERYSTYKA - KC 9801

  • sterow. 1 napędem zaworu
  • sterow. 1 pompą obiegową
  • 3 wejścia czujniki temp.

CHARAKTERYSTYKA - KC 9802

  • sterow. 2 napędami zaworu
  • sterow. 2 pompami obiegowymi
  • 5 wejść czujników temp.

OPIS:
Kontroler jest szczególnie przeznaczony do regulacji temperatury w budynkach mieszkalnych, małych instytucjach, budynkach biurowych, szkołach oraz innych obiektach. Kontroler typu KC 9801 służy do regulacji 1 obiegu grzewczego c.o.. Kontroler typu KC 9802 służy do regulacji 2 obiegów: 1 obiegu c.o. i 1 obiegu c.w.u.. Kontrolery umożliwiają regulację pogodową temp. w budynkach powodując zwiększenie lub zmniejszenie ilości przepływającego czynnika grzewczego w zależności od aktualnie panującej temp. zewnętrznej i temp. wewnątrz budynku przez układ programowalnych krzywych grzewczych.

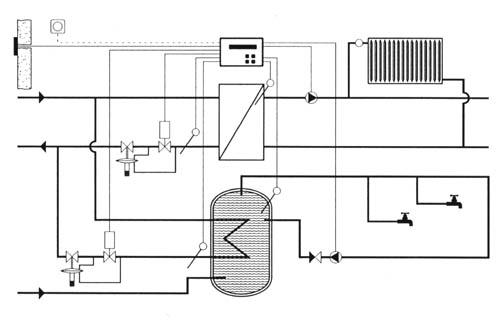

Przykład zastosowania Kontrolera KC 9802.

FUNKCJE KC9801 & KC9802

  • Regulacja pogodowa 1 lub 2 niezależnych obiegów,
  • Funkcja ograniczenia temp. powrotu czynnika,
  • Regulacja ograniczenia minimalnej i maksymalnej temp. zasilania czynnika grzewczego,
  • Funkcja zabezpieczenia systemy przed zamarznięciem,
  • Automatyczny tryb funkcji czas zimowy / letni w zależności od temp. zewnętrznej,
  • Automatyczna regulacja zegara na czas letni / zimowy,
  • Funkcja wyświetlania aktualnej temp. czynników we wszystkich obiegach,
  • Sterowanie temp. w pomieszczeniu (tylko z czujnikiem temp. wewn.),
  • Tryb szybkiego podgrzewu czynnika,
  • Funkcja regulacji krzywej grzania w oparciu o 5 pkt. charakterystycznych,
  • Układ 3 okresów opóźnienia w ciągu każdego dnia,
  • Układ 16 dni wolnych, 4 dni specjalnych, 10 okresów wolnych,
  • Tryb regulacji czasu pracy pomp,
  • Funkcja zdalnego sterowania krzywej grzewczej pomieszczenia,
DANE TECHNICZNE:
Napięcie zasilania:
230V lub 120V ; -15% + 10%
Częstotliwość:
50 / 60 Hz
Zużycie energii:
7 VA, bezpiecznik 0,63A
Stopień ochrony:
KC 9801-P & KC 9802-P, przód IP55, tył IP20
KC 9801-W & KC9802-W, Przód & tył IP65
Max. dopuszczalna wilgotność:
KC9801-P&KC9802-P 5do9% r.H
Wejścia analogowe:
Pt100 (40°C do 120°C)
NTC (40°C do 140°C)
Prąd (0/4 do 20mA, R=5,9 W)
Napięcie (0/2 do 10V, Rin=160kW)
Zdalne sterowanie (1 do 5kW)
Wejścia cyfrowe:

Wolne = 0 VDC
Szybkie: 15 do 24 VDC
Rin = 4W

Wyjścia analogowe:
Prąd (0/4do20mA,Rloadmax=500W )
Napięcie: (0/2do10V,Imax=10mA)
Wyjście DC energii do nadajnika: 24 VDC, Imax=60mA
Wyjścia cyfrowe:
Max obciążenie pompy,
napędu zaworu: 250 VAC / 3A
Filtr obciążenia
R/C 10nF+100W
Wyświetlacz:
LCD 2x24
Charakterystyki kontrolne:
Kontrola zachowawcza: PI
Próbka jakości: 100m/s
Pomiar dokładności: 0,3% FS
Trwałość baterii litowej bez pracy pod napięciem:
8 lat
Montaż:
P-panelowy
W-ścienny
Waga netto:
KC 9801-P & KC 9802-P 0,6kg
KC 9801-W & KC 9802-P 1,0kg

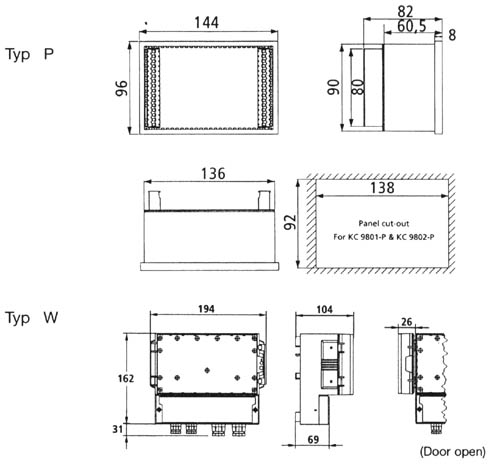

Wymiary

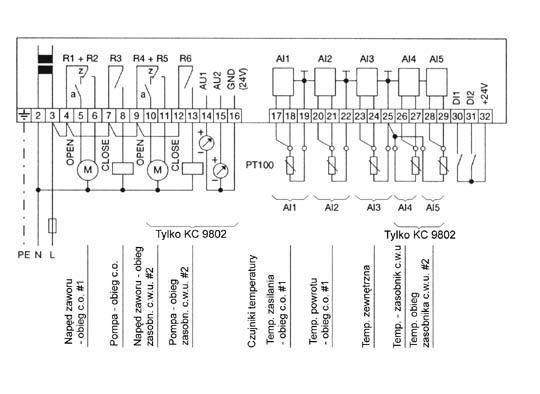

Podłączenia:
KC9801&KC9802
