CHARAKTERYSTYKA:

ZASTOSOWANIE:

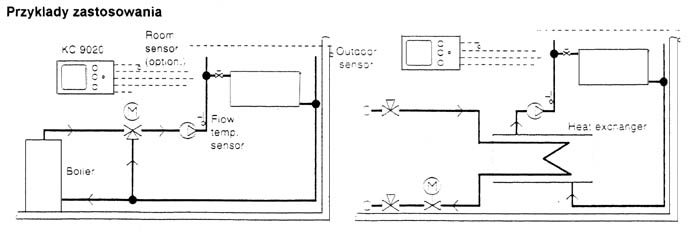

Klimastat KC 9020 zaprojektowany został do regulacji temperatury jako funkcji temperatury zewnętrznej w systemach z jednym obiegiem grzewczym. Klimastat jest użyteczny zwłaszcza w domkach jednorodzinnych i bliźniakach, biurach, szkołach, szpitalach i innych instytucjach.

BUDOWA:

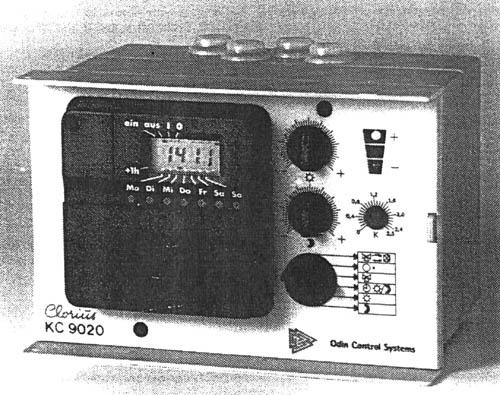

Trwałość i niewielkie rozmiary umożliwiają montaż w przedniej płycie standartowego kotła lub zainstalowanie na ścianie lub tablicy. Do obsługi Klimastatu, przednia płyta zaopatrzona jest w przyciski do ustawiania temperatury pomieszczeń ustawionej w wybranych przedziałach czasowych i do wyboru krzywej ciepła (temperatury jako funkcji temperatury zewn.). Dodatkowo Klimastat wyposażony jest w przełącznik wyboru i dwie LED wskazujące zamknięcie i otwarcie. Klimastat posiada zegar cyfrowy z podtrzymaniem napięcia na około 100 godzin, z ustawieniem letnim i możliwością programowania czasów pracy - patrz na odwrocie. Pod przednią tablicą regulatora znajdują się 2 trymery zapewniające więcej opcji - jeden dla współczynnika regulacji i jeden dla równoległego pionowego przesunięcia krzywych ciepła.

FUNKCJE:
Pomiar temperatury zewnętrznej i temperatury czynnika umożliwiają Klimastatom regulację zaworu i temperatury, a przez to osiągnięcie żądanej temperatury pomieszczenia. Dodatkowa czujka redukuje ciepło przy wzroście temperatury, np.: w czasie silnego nasłonecznienia. Ta zasada jednak odnosi się tylko do pojedyńczych, dużych pokoi bez innej regulacji temperatury (np.: termostatów grzejnikowych). Wybór "brak ogrzewania", "ustawienie letnie" także wyłącza pompę. W automatycznym układzie pracy temperatura jest regulowana w nastawionych okresach czasu. Dodatkowo można ustawić kilka innych funkcji - patrz rysunek na odwrocie. Co więcej, jeden wyłącznik czasowy może regulować kilka Klimastatów w tym samym czasie.

DANE TECHNICZNE:

Napięcie:	230V, 50..60Hz
Zużycie energii (sam regulator)	ok. 4VA
Max prąd pompy:	4A / 1A
Dokładność regulacji:	+/-0,2°C
Charakterystyka regulacji:	PI statyczne
Nachylenie krzywej ciepła:	0-2.5
Ustawienie temperatury:
przycisk dzienny:	+/-25°C
Ustawienie temperatury:
przycisk nocny:	0-50°C
Podtrzymanie pracy:
wyłącznika czasu:	ok.100 godzin

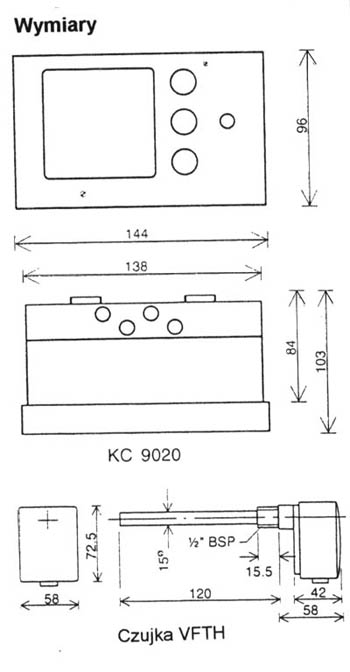

Wymiary tablicy:	138 x 90mm
Temperatura otoczenia:	5-50°C
Klasa zabezpieczenia:	IP30

WYPOSAŻENIE DODATKOWE:

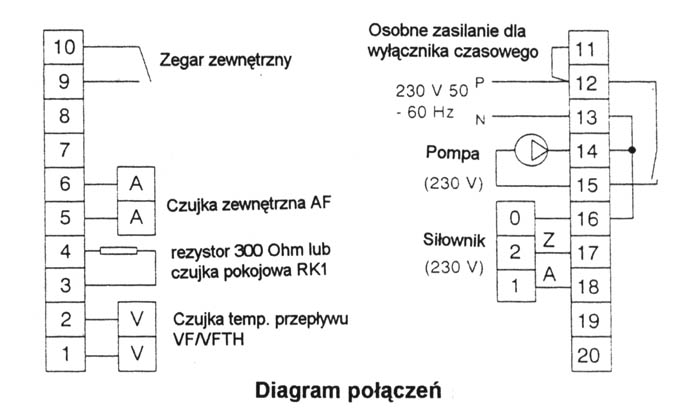

Klimastat dostępny jest z czujkami typu NTC:
1. Typ VF do zacisków lub typu VFTH z kieszenią czujki (niklowany mosiądz)
2. Typ AF czujka zewnętrzna

Opcja dodatkowa:
3. Czujka RK1do pomieszczeń do zastąpienia opornika 300 Ohm montowana na zamówienie. Odpowiednia jedynie do pojedyńczych, dużych pokoi bez innych regulatorów temperatury.

Funkcje

Ustawienie	Symbol	Funkcja
Ustawienie letnie Ciepło wyłączone		Zawór regulacyjny zamknięty Regulator i pompa cyrkulacyjna wyłączone
Wyłączony		Regulator i pompa cyrkulacyjna wyłączone
Regulacja ręczna		Siłownik zaworu zatrzymany, pompa włączona
Regulacja automatyczna		Temperatura normalna w dzień, zredukowana w nocy (i w innych okresach)
Ciepło normalne		Stała temperatura (ustawienie dzienne)
Ciepło zredukowane		Temperatura stale obniżona (ustawienie nocne)
