CHARAKTERYSTYKA:

ZASTOSOWANIE:

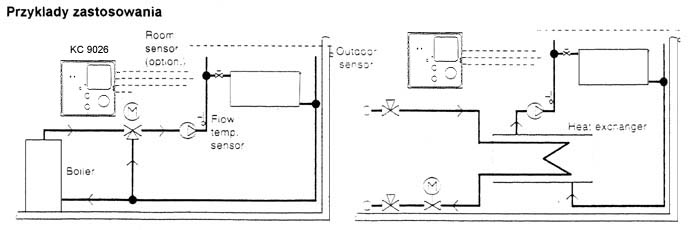

Klimastat KC 9026 zaprojektowany został do regulacji temperatury jako funkcji temperatury zewnętrznej w systemach z jednym obiegiem grzewczym. Klimastat jest użyteczny zwłaszcza w domkach jednorodzinnych i bliźniakach, biurach, szkołach, szpitalach i innych instytucjach. Ponieważ Klimastat wyposażony jest także w tłumik, może być instalowany z wymiennikami ciepła, zwłaszcza z wymiennikami pary, gdyż wybitnie zmniejszone jest wtedy ryzyko przegrzania.

BUDOWA:

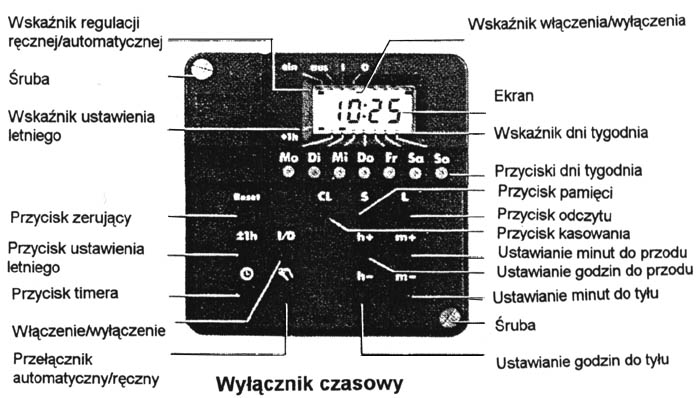

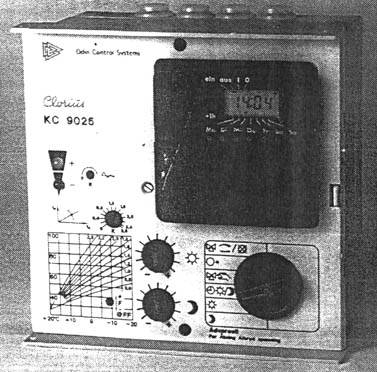

Klimastat może być montowany na ścianie lub tablicy. Do obsługi Klimastatu, przednia płyta zaopatrzona jest w przyciski do ustawiania temperatury pomieszczeń w wybranych przedziałach czasowych i do wyboru krzywej ciepła (temperatury jako funkcji temperatury zewn.). Dodatkowo Klimastat wyposażony jest w przełącznik wyboru i dwie diody LED wskazujące zamknięcie i otwarcie. Klimastat posiada zegar cyfrowy z podtrzymaniem napięcia na około 100 godzin, z ustawieniem letnim i możliwością programowania czasów pracy - patrz na odwrocie. Pod przednią tablicą regulatora znajdują się 2 trymery zapewniające więcej opcji - jeden dla współczynnika regulacji i jeden dla równoległego pionowego przesunięcia krzywych ciepła.

FUNKCJE:
Pomiar temperatury zewnętrznej i temperatury czynnika umożliwiają Klimastatom regulację zaworu, pompy i temperatury, a przez to osiągnięcie żądanej temperatury pomieszczenia. Wybór "brak ogrzewania", "ustawienie letnie" także wyłącza pompę. Funkcja przeciwblokowania zapewnia pracę pompy w dzień. W automatycznym układzie pracy temperatura jest regulowana w nastawionych okresach czasu. Pompa zostaje odłączona, a zawór zamknięty, gdy temperatura zewnętrzna jest wysoka. Temperatura zewnętrzna poniżej 2°C powoduje przywrócenie pracy pompy jako zabezpieczenie przed mrozem Dodatkowo można ustawić kilka innych funkcji - patrz rysunek na odwrocie.

DANE TECHNICZNE:

Napięcie:	230V, 50..60Hz
Zużycie energii (sam regulator)	ok. 4VA
Max prąd pompy:	4A / 1A
Max obciążenie siłownika:	0,8A
Dokładność regulacji:	+/-0,2°C
Charakterystyka regulacji:	PI
Nachylenie krzywej ciepła:	0-2.5
Ustawienie temperatury:
przycisk dzienny:	+/-20°C
Ustawienie temperatury:
przycisk nocny:	0-40°C
Podtrzymanie pracy:
wyłącznika czasu:	ok.100 godzin

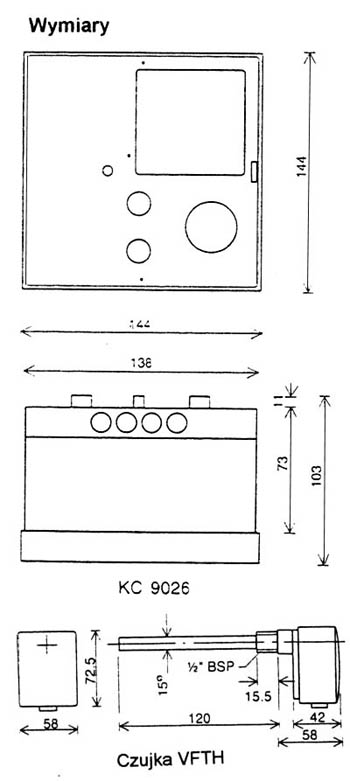

Wymiary tablicy:	138 x138mm
Temperatura otoczenia:	50°C
Klasa zabezpieczenia:	IP30

Funkcje

Ustawienie	Symbol	Funkcja
Ustawienie letnie Ciepło wyłączone		Zawór regulacyjny zamknięty Regulator i pompa cyrkulacyjna wyłączone
Wyłączony		Regulator i pompa cyrkulacyjna wyłączone
Regulacja ręczna		Siłownik zaworu zatrzymany, pompa włączona
Regulacja automatyczna		Temperatura normalna w dzień, zredukowana w nocy (i w innych okresach)
Ciepło normalne		Stała temperatura (ustawienie dzienne)
Ciepło zredukowane		Temperatura stale obniżona (ustawienie nocne)
