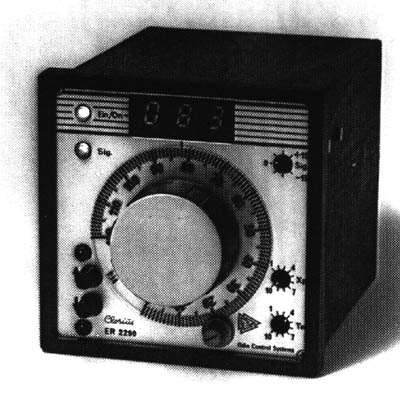

Kontroler Typ ER 2290
Elektroniczna kontrola temperatury

• charakterystyka PI (X_p i T_n-oddzielne regulowane)
• Zastosowanie w systemach grzewczych i chłodzących przemysłowych i morskich,
• Cyfrowe wskaźniki aktualnej temperatury,
• Pokrętło dla wykonania nastaw temp. analogowej,
• Dwa pokrętła do ręcznej obsługi oraz 4 diody pokazujące stany: zasilanie napięcia, alarmu, otwarcia i zamknięcia,
• Wyjście trzypunktowe dla sterowania napędu,
• Wskazanie alarmu nieprawidłowego działania /pozytywne/negatywne/,
• Wystarczający tylko 1 czujnik Pt100 do sterowania temp.

ZASTOSOWANIE:
Kontroler ER 2290 jest używany do stałej kontroli temp. Jest stosowany do kontroli wszystkich systemów grzewczych i chłodzących. Kontrolery z tej serii są szczególnie zalecane do stosowania w morskich oraz przemysłowych instalacjach zarówno wodnych, parowych jak i olejowych. Kontroler ER 2290 jest przystosowany do montażu na listwie. Dla ułatwienia obsługi posiada on z przodu pokrętło regulacyjne (ze wskaźnikiem) do ustawiania temp. , dwa pokrętła obsługi (tryby: automatyczne, otwarcie, zamknięcie, stop), oraz 3 cyfrowy wyświetlacz pokazujący aktualną temp. Ponadto 3-pozycyjne pokrętło do korekty proporcjonalności X_p z T_n, oraz alarm w razie błędnego działania a także 4 diody pokazujące stany: zużycie energii, alarm, stan zaworu regulacyjnego otwieranie / zamykanie. Kontroler ER 2290 posiada z przodu dodatkowe pokrętło umożliwiające ustawienia różnicy, zmian krzywej proporcjonalności, tryb czasu wolnego.

FUNKCJE:

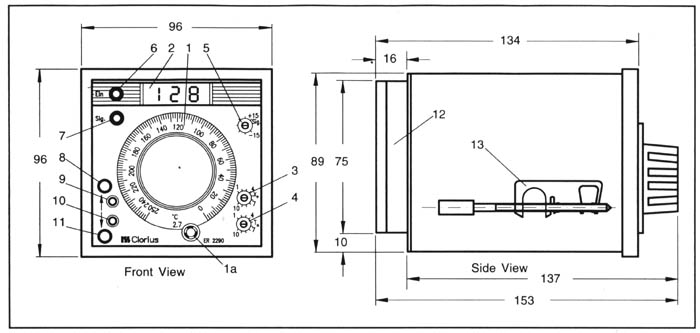

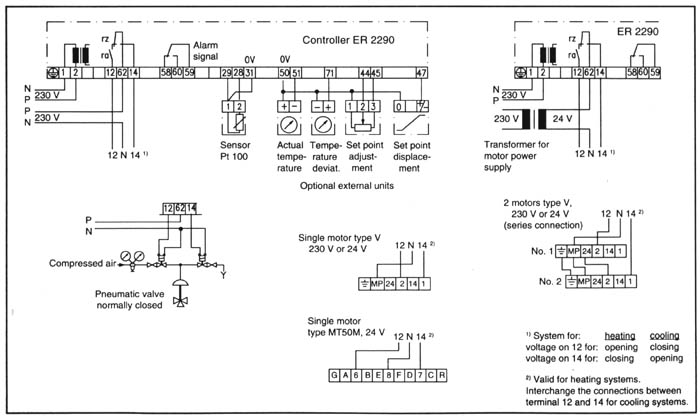

Zwykle sygnał sterujący dla temp. wychodzi od czujnika temp. Pt100, ale mogą być montowane też -inne typy czujników. Wartość parametru do kontroli zmiennej jest porównywana z wartością sygnału zadającego i regulowana przez układ z charakterystyką PI. Układ umożliwia dokładne odczytanie temp. przy zabezpieczeniu przed uszkodzeniem przy nadmiernym wzroście temp. W obiegu sterowanym kontroler będzie wysyłał sygnał dla zamknięcia w przypadku awarii obiegu sterowania czujnika temp. Trzy pozycyjny wyświetlacz jest stosowany do kontroli pracy systemu i urządzenia sterującego. Jest możliwe podłączenie napędu zaworu do napięcia 230V.Patrz strona z tyłu dla układu funkcji uruchamiających i sterujących urządzenia.

DODATKOWE OPCJE:
Czujniki temp. są w wykonaniu Pt100 (patrz strona 4.7.01. Wszystkie typy czujników mogą być stosowane. Typy innych dodatkowych opcji sterujących wersji kontrolera ER 2290:

• do pomiaru aktualnej temp.
• do pomiaru aktualnej nieprawidłowości temp.
• do regulacji sygnałem wejściowym,
• do sterowania nastaw temp. pomieszczenia
