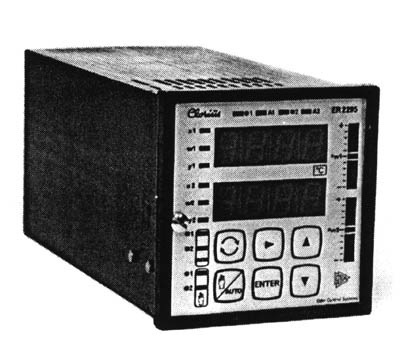

Kontroler Typ ER 2295
Elektroniczna kontrola temperatury
CHARAKTERYSTYKA:
-
Podwójna pętla sterująca,
-
Przeznaczony zarówno do systemów grzewczych jak i chłodzących w układach przemysłowych i morskich,
-
Charakterystyka PID,
-
Podwójny wyświetlacz cyfrowy dla każdej z nastaw aktualnej temp. lub sygnału zadanego,
-
Podwójny układ zabezpieczenia względem układu systemu kodów wyświetlającym nieprawidłowości w działaniu systemu,
-
Trójpunktowe wyjście sterujące pracą zaworu regulacyjnego,
-
Układu przycisków sterujących pionowo /łatwość ręcznej obsługi/
-
System przestawienia na system kontrolny w przypadku opóźnionej reakcji.
ZASTOSOWANIE:
Kontroler ER 2295 jest używany przede wszystkim do regulacji systemów
grzewczych i chłodzących przemysłowych i morskich. Jest niezastąpiony
wszędzie tam, gdzie wymagane jest stałe, bardzo precyzyjne utrzymanie
temp. Używając zwykłego kontrolera nie uzyskamy tak dokładnych wyników.
Szczególnie przydatne zastosowanie to sterowanie układów chłodzenia
dużych silników wodą zimną lub zimnym olejem.
BUDOWA:
Kontroler ER 2295 jest zbudowany na płycie panelowej. Układ wszechstronnego
zautomatyzowania systemu sterowania umożliwia łatwość obsługi. Do obsługi
jest dostępne 6 przycisków, 2 wyświetlacze oraz 14 wskaźników.
Kontroler ER 2295 jest układu trzypoziomowego:
Poziom 1 - poziom użytkowy
Poziom 2 - poziom parametrów
Poziom 3 - poziom zestawień.
Aby zapobiec niepożądanemu przejściu danych z drugiego do trzeciego
poziomu można zakodować kontroler.
FUNKCJE:
Kontroler ER 2295 posiada podwójną pętlę sterującą. Pierwsza pętla jest
używana do szybkiej wewnętrznej kontroli. Posiada funkcje wychwytywania
zakłóceń i zapewnia stabilność układu w głównej pętli sterującej. Dla
osiągnięcia tego wymagane jest użycie dwóch czujników pomiarowych Pt100
do pomiaru temp.: jeden - dla kontrolera podrzędnego, drugi - dla kontrolera
nadrzędnego. Podwójny wyświetlacz pozwala na dokładne odczytanie aktualnej
temp. (sygnał wejściowy lub wyjściowy) dla pętli pierwszej i drugiej.
Trójpozycyjny sygnał sterujący jest podawany dla zaworu regulacyjnego
w formie impulsów od potencjalnego wolnego kontaktu umożliwiającego
łączenie zaworu sterującego do różnorodnych typów napędów.
| Napięcie: |
230 VAC -15%+10%, 50/60Hz (115
V/AC, 24V/DC opcja)
|
| Zużycie energii: |
20VA, indukcyjne
|
| Wyświetlacz: |
cyfrowy 2x4
|
| Zakres ustawień: |
0-300°C
|
| Wejścia analogowe: |
Pt100/3połaczenia przewodów
0/4 - 20mA, Rin=50W 0/2 - 10 V, Rin=200kW |
| Wejścia / wyjścia cyfrowe: |
0 V DC-logiczne 0 24 V DC-logiczne
1 krótki obieg ster.
|
| Wyjścia analogowe: |
0/4 - 20mA, max. obciążenie 500W
Imax=2mA krótki obieg ster.
|
| Zmienne: |
250 V/AC 3A 50 / 60 Hz
|
| Napięcie: |
24 V / DC
|
| Stopień ochrony: |
przód IP 63
|
| Temp. otoczenia: |
0 ..... 50°C
|
| Temp. transportu i otoczenia: |
-25 .... 70°C
|
| Wymiary: |
96 x 96 x 200 mm (WxHxD)
|
| Wymiary panelu montażowego: |
92 x 92mm
|
| Waga: |
1,2 kg
|

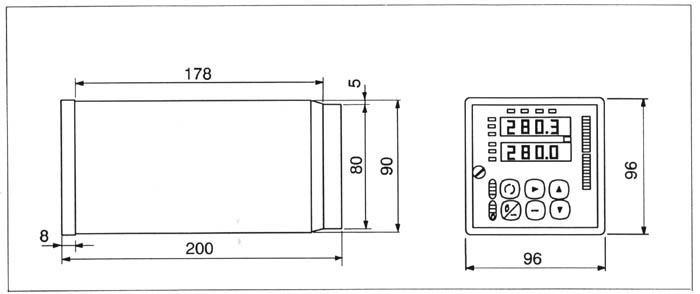

Wymiary (mm)

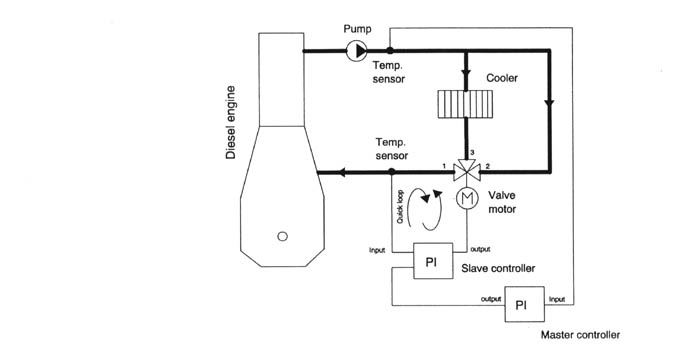

Przykład zastosowania

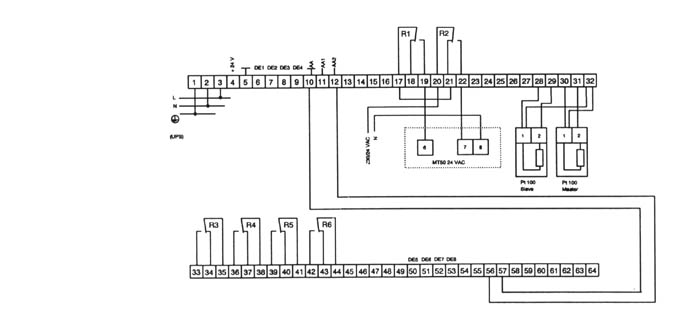

Podłączenia elektryczne
