CHARAKTERYSTYKA:

ZASTOSOWANIE:
Zakres zastosowania - patrz karta katalogowa zaworów typu V. Napęd zaworu typ VB & VBA stosowany jest w układach regulacji systemów chłodzących i grzewczych wentylacyjnych i przemysłowych. Napęd zaworu typ VB & VBA dostępny jest w wykonaniu regulacji 3-punktowej jak i liniowej np. systemy CTS. W instalacjach, gdzie występują mocne drgania i wibracje zaleca się stosowanie napędów typu MT lub V.

OPIS TECHNICZNY:

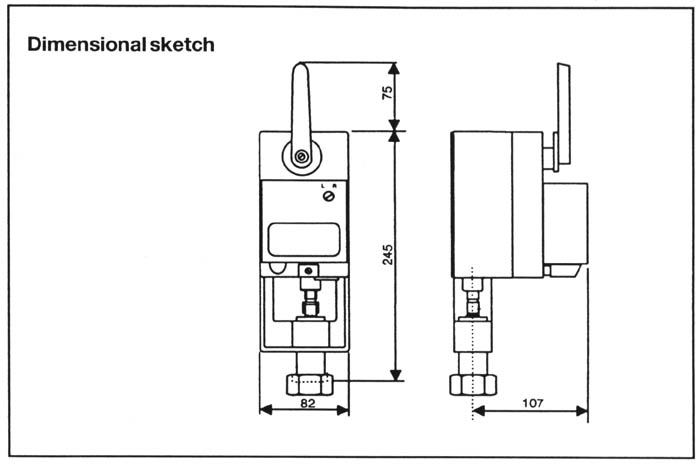

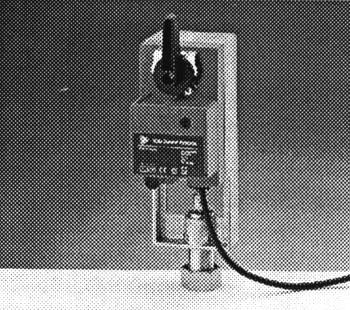

Napęd posiada 9mm zakres ruchu, należy go stosować do zaworów o średnicy do Dn32. Napęd posiada układ automatycznego zatrzymania w przypadku przeciążenia. Przekładnie zębate napędu wykonane są ze stali oraz materiałów syntetycznych, które podlegają automatycznemu smarowaniu - nie jest wymagany specjalny serwis. Napęd posiada wbudowany mechanizm umożliwiający ręczne otwieranie i zamykanie zaworu. Wspornik napędu wykonany jest z aluminium. Połączenie napęd - zawór regulacyjny podlega ciągłemu smarowaniu podczas pracy. Obudowa jest wykonana z tworzywa sztucznego. Komorę dławnicy zabezpiecza teflonowe uszczelnienie. Napęd z regulacją 3-punktową zalecany jest dla dla napięcia 24V AC/DC lub 230V AC a z regulacją liniową tylko dla napięcia 230V AC. Napęd z regulacją liniową może być dostarczany z dwoma dodatkowymi wyłącznikami swobodnie regulowanymi. Wyłączniki są dla wskazań położeń dławnicy: zawór całkowicie otarty lub całkowicie zamknięty.

OBSŁUGA:
Napęd zaworu typ VB & VBA posiada funkcję automatycznego zatrzymania, ale ponowne podniesienie dławnicy do góry może być wykonane tylko ręcznie. W przypadku obsługi ręcznej należy uwolnić przycisk dla obsługi ręcznej. Napęd zaworu zazębia się automatycznie łącząc uwolnienie przekładni z uwolnieniem przycisku. Jeśli jest wymagane trwałe odłączenie należy wyłączyć zasilanie i ustawić ręcznie napęd w żądanej pozycji. Napęd zaworu typu VBA posiada dodatkowo funkcję automatycznego przestawienia dla sytuacji wyłączenie napięcia-uwolnienie przycisku przekładni / włączenie ponowne napięcia-załączenie przycisku przekładni. Napęd typu VBA umożliwia automatyczne sterowanie funkcje załączania obydwu przycisków przy zatrzymaniach pracy napędu a ponownym ustawieniu napędu zawory w żądanym położeniu.

DANE TECHNICZNE:

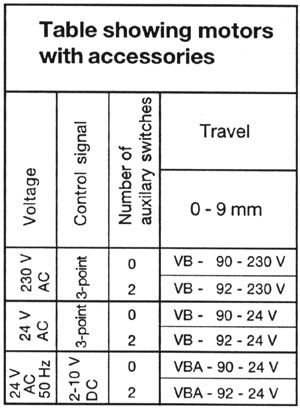

Napięcie:

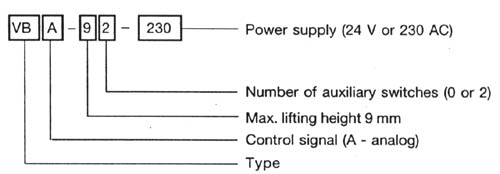

Typ VB -_ _ 24: 24V AC/DC +-20%
Typ VB -_ _ 230: 230V AC +10/-15%
Typ VBA -_ _ 24: 24V AC +-20%
Częstotliwość dla wersji AC:	50/60Hz

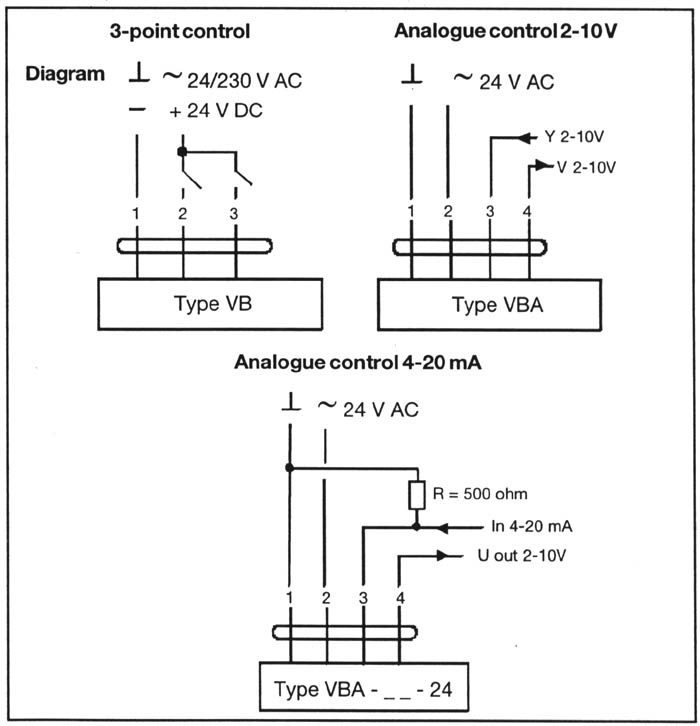

Sygnał kontrolny:
-typ VB:	3-punktowy
-typ VBA:	2-10V, Rin>100 kOhm
Zużycie energii:
-typ VB:	2,0 W
-typ VBA:	1,3 W
Stopień ochrony:	IP 42
Klasa instalacji:	typ VB - _ _ 230 typ VB(A) - _ _ 24
Klasa EMC:	EN50081-1 EN50082-1
Podłączenie elektryczne:	przewód 3m, 3x0,75mm2
hałas:	max. 36 dB(A)
Szybkość zamknięcia:
-typ VB:	75-150 sek.
-typ VBA:	150 sek.
Zatrzymanie:	mechaniczne włącz-wyłącz
Siła zamknięcia:	400N
Temp. otoczenia:	-20 do +50°C (podczas pracy) -40 do +80°C (w magazynie)
Waga:	2,2 kg

Przy doborze napędu do zaworu regulacyjnego należy się posługiwać kartą katalogową: szybki dobór regulatorów temp.- karta nr 5.0.01

UWAGA!
Ciśnienie medium przy którym napęd zamyka zawór jest porównywalne jak przy termostacie V.4.05.
