CHARAKTERYSTYKA:

ZASTOSOWANIE:
Siłowniki analogowe typu AV i AD bazują na siłowniku 24V i siłowniku regulacyjnym typu D, ale regulowane są elektronicznie (także funkcja stop), co pozwala na wyeliminowanie przycisków. Regulacja może być prowadzona w systemie BMS (Building Managment System) z analogowymi końcówkami. Patrz także karty katalogowe dla siłowników V i D nr 4.8.01 i 4.9.01.

BUDOWA:
Siłownik jest z silnikiem 24 VAC, odwracalnym, jednofazowym, zsynchronizowanym z kondesatorem rozruchu. Napęd umieszczony jest w skrzynce z wysokociśnie niowego aluminium. Koła napędowe i łożyska nie wymagają smarowania, a części elektroniczne przykryte są samogaszącym plastikiem. Siłownik może być dostarczony wraz ze sprężyną zamykającą, która zostaje zwolniona w przypadku odcięcia dopływu prądu lub impulsu pochodzącego od bezpiecznika. Sprężyna znajduje się w obudowie cylindrycznej na głównej krzywce i całkowicie otwiera lub zamyka zawór w zależności od pozycji obudowy na krzywce. Gdy siłownik montowany jest ze sprężyną, moment obrotowy / się a zamykająca w niektórych przypadkach jest mniejsza - patrz dane techniczne, tabela i wyposażenie dodatkowe na odwrocie. Włączanie i wyłączanie następuje elektromagnetycznie przy pomocy mechanizmu sprężynowego wystającego z elementu pośredniczące w przekładni w przypadku odcięcia dopływu prądu. Gdy tylko prąd znów przepływa, magnes ustawia z powrotem napęd, a siłownik natychmiast ustawia się w pozycji zadanej przez regulator.

MECHANIZM TYPU AV:
Mechanizm korbowy powoduje skok zaworu poprzez zamianę kąta obrotu w ruch liniowy pomiędzy 4 a 20 mm tak, aby być przystosowany do wysokości podnoszenia zaworu. Korba posiada zapadkę, która zostaje uruchomiona przy pomocy dźwigni, powoduje ona zwolnienie siłownika i napędu, a zawór może być obsługiwany ręcznie. Dźwignia może być ustawiana w różnych pozycjach w zależności od żądanego natężenia przepływu. Siłownik posiada dławnicę z teflonową uszczelką, nie ma części miedziowych, więc może pracować w systemach olejowych bez ryzyka krackingu. Dławnicę można wymienić jako jedną część. Sprężyna bezpieczeństwa pomiędzy dławnicą a mechanizmem korbowym zabezpiecza przed przeciążeniem.

FUNKCJE:
Regulatory elektroniczne porównują sygnały analogowe z systemu BMS lub regulatora z wewnętrzną wartością odniesienia generowaną przez potencjometr, odczytującą pozycję krzywki siłownika. Gdy sygnał regulacyjny nie zgadza się z wartością wewnętrznego odniesienia, siłownik działa, przywracając naruszoną równowagę. Wbudowana martwa strefa wynosi 4% całkowitego zakresu regulacji. Tak długo, dopóki różnice sygnałów nie przekroczą tej wartości siłownik będzie nieruchomy. Do wskazania pozycji, wyjście analogowe generuje sygnał dla krzywki siłownika. Gdy siłownik osiągnie zadaną pozycję, wejścia i wyjścia analogowe znajdują się w równowadze. Regulatory elektroniczne zwykle zasilane są poprzez siłownik 24VAC ale mogą być też zasilane osobno, aby osiągnąć galwaniczną rozdzielność. Tam gdzie żądane jest zasilanie zewnętrznego przekaźnika 4-20 mA, poprzez krótki obwód, dostarczamy końcówką wyjścia dla 17V / 20mA. Oferujemy wiele typów regulatorów, aby zapewnić różne standardy dla sygnałów analogowych w systemach BMS i regulatorach tradycyjnych. Np.: Gdy wybierzemy sygnał 2-10V, siłownik zacznie się zamykać przy sygnale 2V. Gdy sygnał zostanie podniesiony do 10V, siłownik zacznie się otwierać, natomiast przy 6V, znajdzie się w środku. Regulator elektroniczny funkcji stop rozłącza siłownik i napęd poprzez potencjometr pozycyjny chroniąc tym samym siłownik przed przeciążeniem, gdyby sygnał przekroczył limit poniżej 2V lub powyżej 10V w powyższym przykładzie.

DANE TECHNICZNE:

Zasilanie:		24V AC +10% -15%, 50Hz 7VA (12VA ze sprężyną zamykającą)
Wejście analogowe:
	Z napięciem	- typ AXX7 i AXX8
	Pozycja zamknięta	0 V (2 V7))
	Pozycja otwarta	10 V
	Martwa strefa	+/-40 mV
	Opór wejścia	ok.100 kW
	Max. napięcie wejścia	40 V
	Z prądem - typ AXX0 i AXX8
	Pozycja zamknięta	0 mA (4 mA7))
	Pozycja otwarta	20 mA
	Martwa strefa	+/-0,08 mA
	Opór wejścia	250 W
	Max wartości	40 mA, 10 V
Wyjście analogowe:
	Bez napięcia - typ AXX0 i AXX7
	Pozycja zamknięta	0 V (2 V7))
	Pozycja otwarta	10 V
	Opór wejścia	500 W
	Bez prądu - typ AXX8 i AXX9
	Pozycja zamknięta	0 mA (4 mA7))
	Pozycja otwarta	20 mA
	Opór wejścia	Max 500 W
Wyjście zasilania:
	Zabezpieczenia ewentualnego przekaźnika przed zwarciem
	Napięcie	17 V +/- 2 V
	Prąd	min 20mA max 30mA
	Opór wyjścia	ok. 100 W
Opcje zasilania elektroniki:
	24 V DC +20% -10% max 100 mA lub 24 V AC +10% -15% max 3 VA
Inne dane wspólne:
	Obudowa	IP44

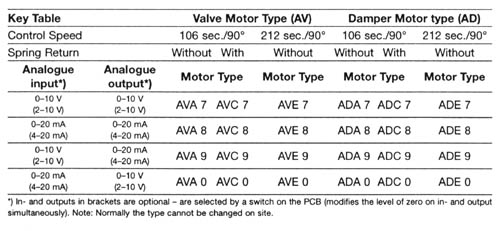

	Szybkość regulacji	106 lub 212 s/90°
	Szybkość zamykania	kilka sekund
	Temperatura otoczenia	-15 do 60°C

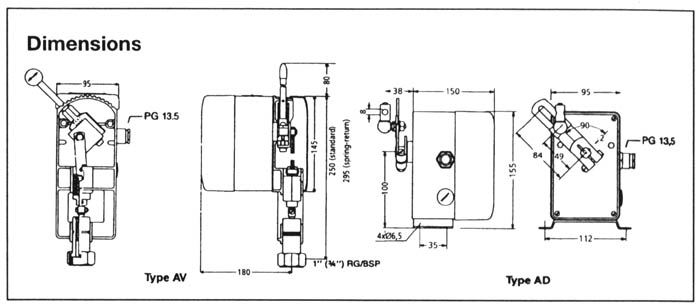

Siłownik typu AV:
	Siła zamknięcia	1200N50
	Skok (regulowany)	4-20mm
	Montaż	pionowo do góry lub na dół
	Waga	2,7kg (3,7kg ze sprężyną zamykającą)
	Opcje:
	- Sprężyna zamykająca zamyka / otwiera zawór przy braku prądu - Przekaźnik czasowy zabezpiecza koła napędowe tam, gdzie zdarzają się krótkotrwałe zaniki zasilania - Wspornik wspomaga siłownik tam, gdzie występują mocne drgania.
Siłownik regulacyjny AD:
	Moment obrotowy	20 Nm (8Nm z sprężyną zamykającą)
	Kąt obrotu	90°
	Dostarczany z płytką mocującą, śrubami, dźwignią, łożysko dla max 8mm cięgła
	Montaż	dowolnie
	Waga	2,2kg (3,2kg z sprężyną zamykającą)
	Opcje
	Sprężyna zamykająca zamyka / otwiera zawór przy braku prądu Połączenia dla zaworów klapowych.

	zawór mieszający	zawór rozdzielający
1) napęd:	zamknięty przepływ A(2)	otwarty przepływ B(3)
DpL:	pA-pB (p2-p1)	pA-pAB (p1-p3)
2) sprężyna	zamknięty przepływ B(3)	otwarty przepływ A(2)
DpL:	pB-pAB (p3-p1)	pAB-pA (p1-p2)
3)	PN 16 dla zaworów < 80 mm
	PN10 dla pozostałych zaworów
4)	W przypadku zastosowania innych zaworów prosimy o kontakt Figury są prawidłowe dla napędów zaworów ze sprężyną powrotną.
5)	Obecność sprężyny zamykającej zdolność zamykania lub otwierania zmniejsza się w konkretnych przypadkach (wartości w nawiasach)
6)	Wartości w tabeli odnoszą się także dla 80/100mm (M2F i H2F - kvs = 110)
7)	Patrz uwaga 1 na odwrocie
