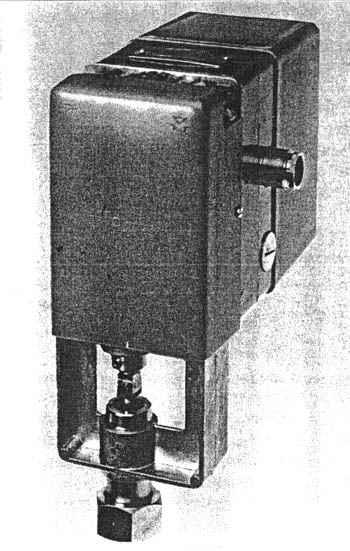

Napęd zaworu typ SM 5 (napęd bezpieczeństwa)
Napięcie 24 VAC

4.8.02-B


CHARAKTERYSTYKA:

  • nowoczesny projekt w małej zewnętrznej obudowie,
  • duża siła zamknięcia,
  • łatwy w dopasowaniu i regulacji,
  • doprowadzony układ sprzężenia zwrotnego,
  • obudowa wodoszczelna wg IP44,
  • układ 4 funkcji zabezpieczających i 1 funkcji kontrolnej,
  • trwałe smarowanie skrzynki przekładniowej

ZASTOSOWANIE:
Napęd zaworu jest dostępny przy wykorzystaniu wszystkich zaworów CLORIUS poniżej 150mm ale może być również używany do innych typów zaworów o odpowiednich rozmiarach i funkcjach. Stosowany jest przy unowocześnianiu istniejących systemów grzewczych, wentylacji, chłodzenia i przemysłowych, gdzie czynnikiem roboczym jest woda, olej lub para wodna. Napięcie zaworu wynosi 24 V i zawór z zastosowaniem tego napędu zamyka się z prędkością 106 sek. Dla temp. czynnika powyżej 150°C należy zamontować element chłodzący pomiędzy zaworem i napędem.

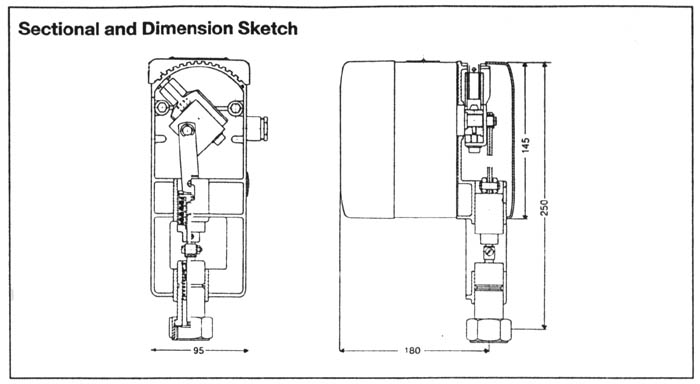

BUDOWA:
System napędowy napędu jest w układzie silnika z przekładnią zębatą. Napęd ten jest jednofazowy z układem kondensatora. Przekładnia zębata jest do zamykającej skrzynki przekładniowej do sygnału, gdzie całe kółko zębate oraz podpora łożyska ma długą żywotność. Wszystkie elektryczne elementy, końcówki oraz styki w funkcjach wyłącznika są położone w łatwo dostępnych miejscach nad pokrywą w samogasnącym tworzywie sztucznym. Napęd jest przystosowany do podnoszenia mechanizmu suwu korby w zakresie 4 - 20mm, tak więc jest przystosowany do podnoszenia na duże wysokości trzpieni zaworów w razie potrzeby. Napęd jest dostarczany ze skrzynką bezpieczeństwa z teflonowymi uszczelnieniami. Całość skrzynki stanowi wymienialny element zapasowy. Napęd bezpieczeństwa ma wbudowane sprzężenie zwrotne, które można wykorzystać w przypadku awarii. Uszczelnienia obudowy są wykonane z teflonu, które stanowią standardowe części zapasowe. Napęd zaworu może być dostarczany ze sprężyną powrotną umożliwiającą automatyczne zamknięcie zaworu w przypadku awarii zasilania. Działanie sprężyny powrotnej jest zabezpieczone czasowe tak, że napęd nie może zacząć pracować przez 15 sek. Po uwolnieniu sprężyny powrotnej. Śruba zamykająca znajduje się w cylindrycznej obudowie przykręconej czworokątnym śrubokrętem. Na zamówienie może być dostarczony siłownik z wyposażeniem opcjonalnym lub transformatorem. Transformator 220 / 24V dostarczany jest seryjnie z 3 stykami oraz wbudowanym zabezpieczeniem termicznym, wyłączający pracę napędu w razie przeciążenia. Funkcja zabezpieczenia termicznego jest automatycznie zerowana w przypadku powrotu pracy siłownika do temperatury znormalizowanej. Zabezpieczenie termicznie /termostat/ posiada podwójne zabezpieczenie 100 i 120°C by zabezpieczyć napęd w przypadku przeciążenia i zniszczenia 1 układu zabezpieczenia. Zabezpieczenie termiczne /termostat/ posiada funkcję ręcznego zerowania. Szczegóły - patrz karta katalogowa nr: 4.8.02-B.

FUNKCJE:
Funkcje kontrolne i ochronne: Napęd zaworu posiada układ samoczynnego zabezpieczenia przed uszkodzeniem związanym z przeciążeniem termicznym w czasie pracy.

  1. Błędne zasilanie.
    Wbudowana śruba powrotna zamyka zawór. Napęd zaworu zaczyna pracować ponownie, gdy siła zamykania powraca do normy i napęd automatycznie pozycję wymaganą przez kontroler. Ta funkcja jest używana także do ochrony, gdy napęd jest wyłączony w przypadku błędnego zasilania. Możliwe jest wyposażenie napędu w wyposażenie opcjonalne - schemat podłączeń.
  2. Ochrona przed nadmiernym przeciążeniem termicznym.

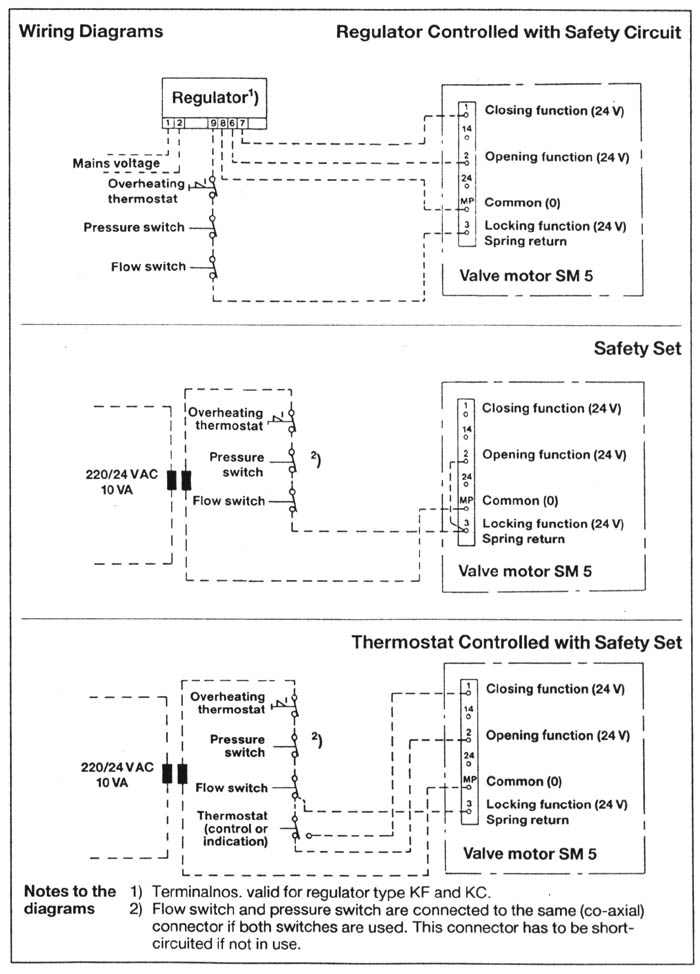

    Sprężyna powrotna w napędzie zamyka zawór w napędzie na sygnał o przepaleniu 1 układu termicznego-termostatu, który wyłącza pracę przy temp. 100°C. Przepalony układ termiczny-termostat musi być ponownie ręcznie wyzerowany. Układ podłączeń - patrz diagram połączeń z wyświetlaczem przepływu lub przepływu i ciśnienia.
  3. Ochrona przed błędnym obiegiem.
    Napęd zamyka zawór, gdy wyświetlacz przepływu pokazuje umiejscowienie na drugim obiegu - odcięcie całej energii np. przy złej pracy lub uszkodzeniu pompy. Gdy obieg czynnika powraca do normy zawór otwiera się automatycznie.
  4. Ochrona przed błędnym ciśnieniem.
    Funkcja występuje wtedy, gdy wyświetlacz ciśnienia - wskazuje zamykanie zaworu przez napęd w sytuacji wystąpienia redukowania ciśnienia medium w obiegu powrotnym.
  5. Kontrola temperatury.
    Temp. może być stabilizowana przez regulator elektroniczny np. typu KF lub KC współpracujące z czujnikami temp.

ZAKRES ŚREDNIC ZAWORÓW.

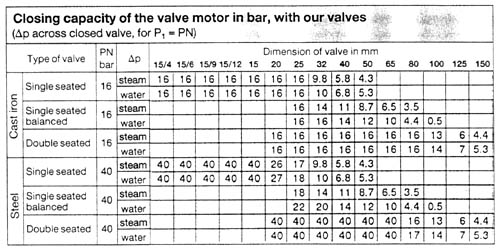

Zastosowanie połączeń z zaworami - patrz karta katalogowe zaworów. Poniżej tabela - schemat zależności stopnia zamknięcia siedliska zaworu w stosunku do stopnia zamknięcia przy maksymalnym ciśnieniu w sytuacji aktywnej funkcji ochronnej napędu.

DANE TECZNICZNE

Napięcie: 24 VAC,
50/60Hz, +10 /-15%
Zużycie energii: ok. 9 VA
Stopień ochrony: IP 44
Podłączenie przewodów: 1 PG 13,5,
1 pusty bezpiecznik 13,5
Szybkość zamknięcia: 106 sek.
Temp. otoczenia: -15 do +60°C
Siła zamknięcia: 500-1200N
Zakres ruchu: 4-20mm
Króciec połączeniowy do zaworu: 1" BSP lub
z redukcją 1" - 3".
Waga: 3,7 kg

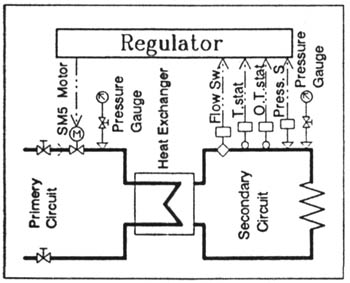

Schemat wyposażenia układu dla pary wodnej/gorącej wody w systemach grzewczych, gdzie pierwotny obieg jest zwymiarowany na max. ciśnienie czynnika.

Wyposażenie dodatkowe:
Elementy chłodzące - zabezpieczające dławnicę silnika napędu: KS-5 - do temp. pracy zaworów w 150-250°C oraz KS-6 do temp. pracy zaworów powyżej 250°C i dla systemów olejowych.

Część chłodząca KS -4

Część chłodząca zabezpiecza komorę dławnicy termostatu/siłownika . Do montażu przy temperaturach 150°C a 250°C.

Część chłodząca KS-5

Części chłodzące KS-5 i KS-6 muszą być zastosowane w systemach o temp. powyżej 250°C oraz w systemach gorącego oleju gorącego oleju.
