Czujki temperatury typu FF 12 i FF 15
do elektronicznej regulacji temperatury
CHARAKTERYSTYKA:
-
czujki oporowe Pt 100W /0°C
-
standartowa budowa wg DIN 43765
-
trwała i niezawodna czujka do użytku w systemach z czynnikiem ciekłym lub gazowym, jak powietrze, para, gaz, woda, olej.
-
dla średniej temperatury do 400°C
-
dla ciśnienia do 50 barów
-
uznane w okrętownictwie
-
używane razem z regulatorami ER i sprzętem EI - patrz karta 4.6.01
ZASTOSOWANIE:
Czujki temperatury FF12 i FF15 używane są do rejestracji temperatur
w zbiornikach, kanałach i rurach. Sygnał wyjściowy czujki wykorzystywany
jest przez nasz regulator ER i przyrządy EI. Dzięki niewielkim wymiarom
i międzynarodowemu systemowi pomiarów, czujka stosowana jest także w
okrętownictwie.
BUDOWA:

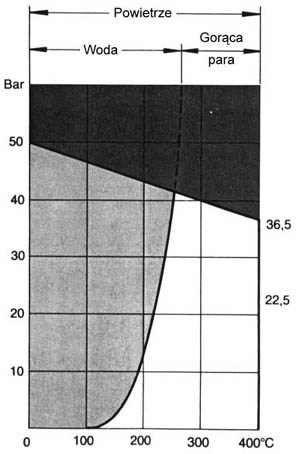

Czujka składa się z kieszeni, połączenia i wkładki pomiarowej. Kieszeń
wykonana jest ze stali kwasoodpornej, wytrzymałej na ciśnienie i temperaturę
podane w diagramie. Połączenie odlano z lekkiego stopowego metalu wg
IP43. Wkładka pomiarowa to jedna lub dwie zamocowane na stałe lub wymienne
zwojnice pomiarowe. Linie zasilania izolowane są izolatorem ceramicznym.
Wkładka pomiarowa wymienna wmontowana jest w połączenie za pomocą dwóch
śrub. Oznacza to, że wkładka zawsze przylega do dolnej części kieszeni
a drgania pochodzące z otoczenia nie są przenoszone na czujkę. To samo
dotyczy wydzielania ciepła przez czujkę. Standartowe typy pokazano w
tabeli.
| Standardowe typy czujek | ||
|
Typ
|
Ilość zwojnic pomiarowych
|
Uwagi
|
| FF 12 - 1 | 1 x Pt 100 | z wkładką pomiarową przymocowaną |
| FF 12 - 2* | 1 x Pt 100 | z wkładką pomiarową wymienną |
| FF 12 - R | 1 x Pt 100 | Wkładka wymienna dla FF 12 -2 |
| FF 15 - 1 | 2 x Pt 100 | z wkładką pomiarową przymocowaną |
| FF 15 - 2* | 2 x Pt 100 | z wkładką pomiarową wymienną |
| FF 15 - R | 2 x Pt 100 | wkładka wymienna dla FF 15 -2 |
| (*) zalecane w okrętownictwie | ||
| Według DIN 43673. | |
| materiał: |
X10CrNiMoTi 1810.
W-No. 1.4571 wg AISI316 Ti |
| połączenie: |
1/2" BSP
|
| dopuszczalny moment obrotowy: |
50 Nm
|
| dopuszczalna szybkość przepływu: | |
| powietrze: |
25 m/s
|
| gorąca para: |
25 m/s
|
| woda: |
3 m/s
|
| Czasy reakcji przy szybkości cieczy: |
0,2 m/sec
|
| wkładka przymocowana |
t 1/2: 4s
t 9/10: 14s |
| wkładka wymienna |
t 1/2: 17s
t 9/10: 44s |
| t = całkowity skok temperatury | |
| Max ciśnienie: |
50barów
|
| Max temperatura: |
400°C
|
| Waga (razem z wkladką): |
1kg
|
| Według DIN 43762 | |
| Bazowa wartość oporności wg DIN43760 | |
| zakres pomiarowy: |
-50°C - +400°C
|
| opór pomiarowy: |
1 x Pt100W
lub 2 x Pt100W
|
| Max temperatura: |
400°C
|
| Opór izolacji pomiędzy oporem pomiarowym i wkładką wynosi powyżej1000MW w temperaturze pokojowej. | |
| Wkładka wykonana jest ze stali nierdzewnej. | |
| Skok śruby: |
8mm
|
| Układ dwurdzeniowy | |
| Opór kabli wewnętrznych dla linni zasilaia i powrotnej wkladki pomiarowej: 0,07W /m | |
| Waga samej wkładki: |
0,06kg
|
| Według DIN 43729, arkusz B | |
| materiał: |
lekkostopowy metal
|
| uszczelka: |
IP43
|
| Temperatura otoczenia: |
max 200°C
|

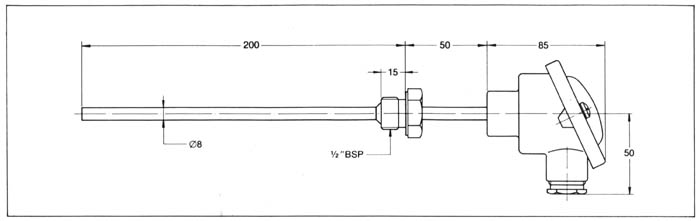

Wymiary czujki FF 12-1 i FF 15-1

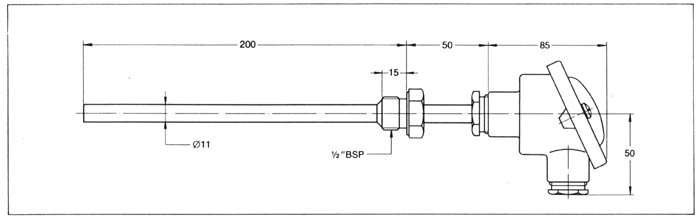

Wymiary czujki FF 12-2 i FF 15-2

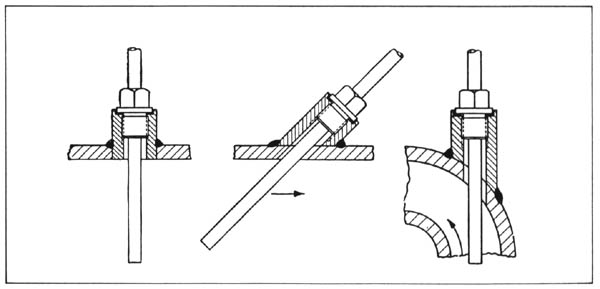

Pżykład montażu
