ZALETY:

SAMOREGULUJĄCY SIĘ SYSTEM:

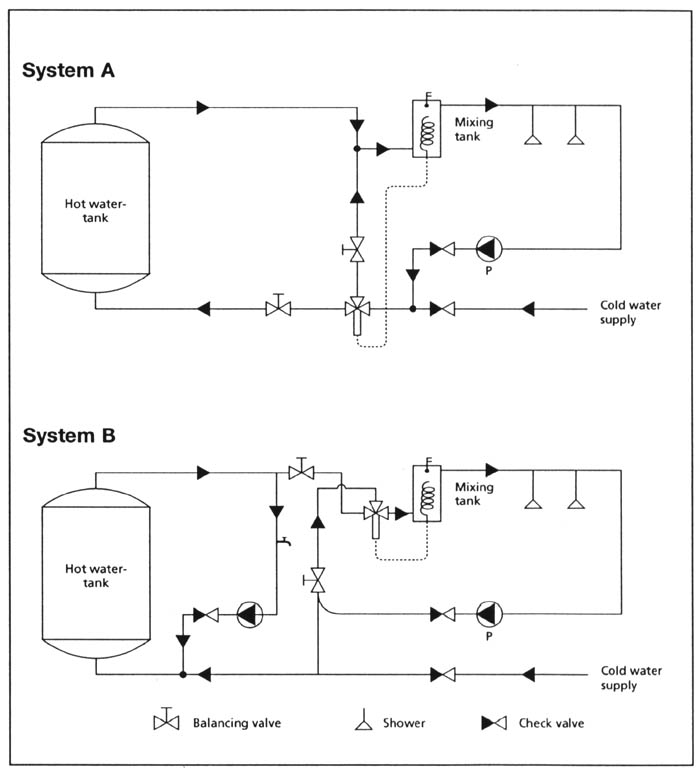

Składa się z trójdrożnego zaworu Cloriusa, termostatu typu V i zbiornika mieszajżcego, w którym woda gorąca łączy się z zimną, przed powrotem do obiegu. Niezależnie od jakości instalacji i temperatury zbiornika, woda zawsze ma wymaganą temperaturę. Samoregulujący się system może być instalowany na dwa sposoby:

System A
Zawór trójdrożny dostarczający zimną wodę. Ponieważ zawór w zimnej wodzie jest mniej odporny na osadzanie się kamienia i udarów ciepła, system jest zalecany w przypadku, kiedy nie ma poboru dużych ilości ciepłej wody bezpośrednio ze zbiornika, dla innych celów niż mycie. Zawory odcinające powinny być montowane po obu wylotach zaworu trójdrożnego w celu uzyskania takich samych oporów w obydwu obiegach.

System B
Ciepla i zimna woda mieszają się w zaworze trójdrożnym. System ten używany jest, gdzie równolegle z ciepłą wodą do mycia potrzebna jest woda gorąca - np.: do kuchni. W systemie B zawór narażony jest na działanie wody zim nej i gorącej. Zawory odcinające powinny być podłączone obydwoma dolotami do zaworu mieszającego, aby w obydwu obiegach istniał taki sam opór.

DOBÓR SYSTEMU:

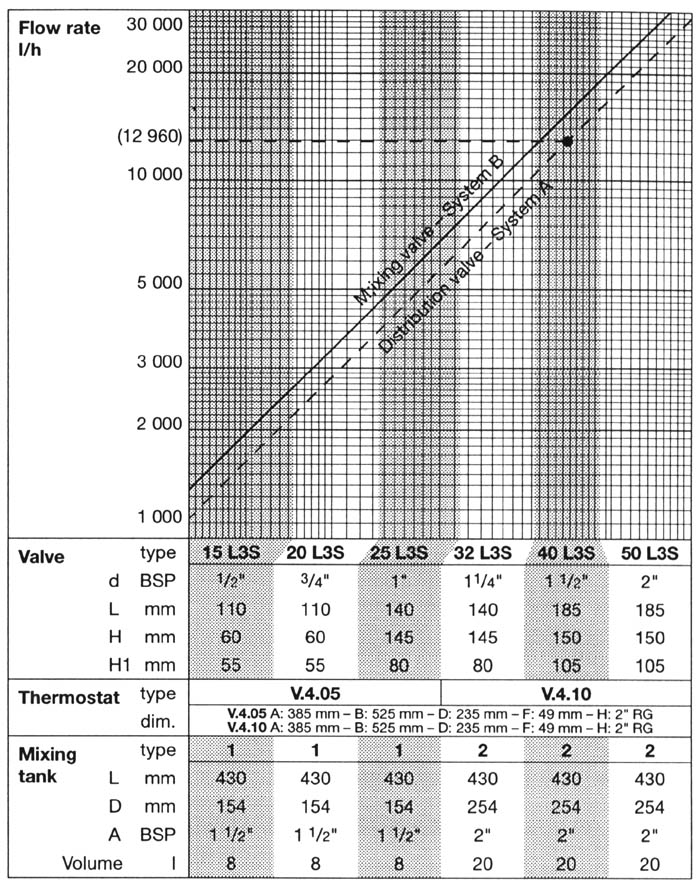

Powyższy diagram pomoże w doborze składników systemu. Gdy żądany spadek ciśnienia na zaworze trójdrożnym róśni się o 0,5 bara, prosimy skorzystać z naszej karty katalogowej dla zaworów trójdrożnych nr 2.2.07. Dla obydwu systemów A i B bardzo ważne jest dobranie odpowiednich wymiarów zaworów oraz pomp (P), tak aby możliwa była cyrkulacja przynajmniej 20 % przepływu dla którego została założona instalacja.

PRZYKŁAD:

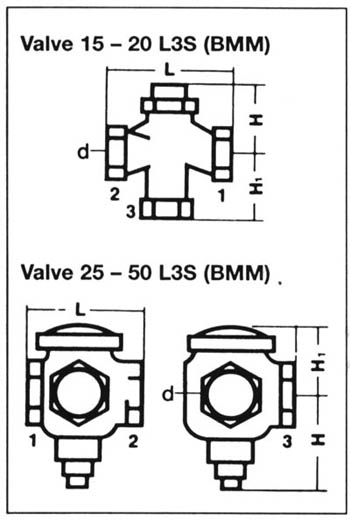

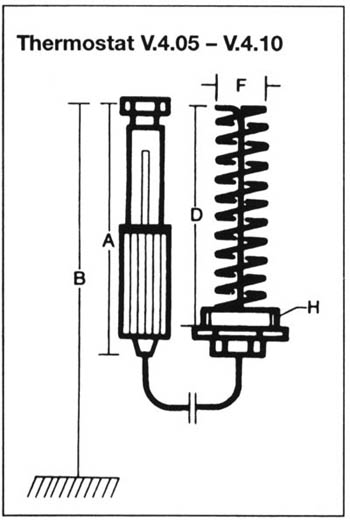

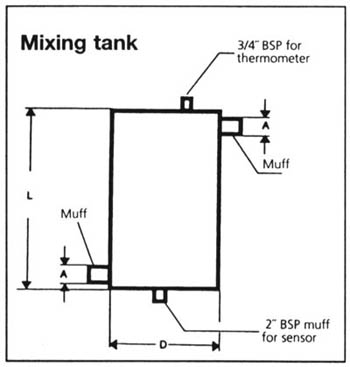

System A sklada się z 18 pryszniców z przepustownością 0,2l/sec, czyli w sumie 12 960l/h. Natężenie przeplywu znajdziemy po lewej stronie powyższego diagramu, od którego biegnie linia pozioma, aż do przecięcia z linią "zawór rozdzielający system A". Przecięcie znajduje się w obszarze strefy szarej oznaczonej 40 L3S a poniżej podano pozostałe skladniki systemu, ich typ oraz wielkość. System w tym przypadku będzie się składał z zaworu L3S 40mm, termostatu typu V.4.10 i zbiornika mieszającego typu 2. Minimalne natężenie przeplywu wynosi 2 590l/h.
