SZYBKI DOBÓR REGULATORÓW TEMPERATURY.

Od 1902 roku produkujemy regulatory temperatury dla różnych mediów: wody, pary, olejów i innych agresywnych czynników. Te doświadczenia pozwoliły osiągnąć bazę do stworzenia programu produkcji regulatorów i zaworów, które zapewniają optymalny dobór zaworu i regulatora dla dowolnego procesu.

TYPY REGULATORÓW:
Regulatory temp. bezpośredniego działania:
-wykorzystujące proces rozszerzania cieczy bez energii zewnętrznej
-regulatory typu P
-niezawodne w każdych warunkach
-bezpieczeństwa przed wzrostem temperatury Elektroniczne regulatory temp.
-niskie zużycie energii
-regulatory typu PID
-nastawne pasmo proporcjonalności
-uniwersalne dla wielu zastosowań

ZAWORY REGULACYJNE.
Wszystkie zawory odpowiadają normie VDI / VDE 2174 tj. max. przepływ przez zamknięty zawór jest mniejszy niż 1% pełnego przepływu (określonego przez DpV - patrz tabela)

Zakres stosowania i charakterystyki przepływu podano w tabelach i na wykresach dla poszczególnych typów i średnic zaworów. Zawory regulacyjne mogą być dostarczane z certyfikatami różnych branż klasyfikacyjnych. Zawory > DN80 mogą być montowane w pozycji horyzontalnej na rurach i rozdzielaczach z trzpieniem pionowym tak aby była możliwość jego pracy. W przypadku wysokich temperatur zaleca się używanie dodatkowo części chłodzącej (patrz diagram 3).

DOBÓR REGULATORÓW.
Główne zasady:
Diagramy pokazują optymalne zasady doboru zaworów, termostatów i innych regulatorów. Aby uzyskać założony efekt regulacji należy spełnić poniższe zasady: Dobór średnicy zaworu musi być przeprowadzony w zależności od przepływu i ciśnienia - przewymiarowanie (zbyt duży zawór) odpowiada większemu pasmu proporcjonalności (PB) co może zakłócić regulację. W przypadku termostatów regulacja zbyt dużego przepływu wpłynie na mały zakres strefy proporcjonalności i błędy regulacji. Strefa proporcjonalności (PB) odpowiada wielkości przesunięcia trzpienia zaworu (mm) co z kolei odpowiada zachowaniu się termostatu (mm/°C). Dwie ostatnie wielkości decydują o wielkości termostatu V. Jest to bardzo ważne do kalulacji pasma PB.

Przykład:
Zawór 20M1F (ruch trzpienia 6,5mm) z termostatem V.4.05 PB=6,5/0,5-13°C Doświadczenia pokazują, że wielkość PB w obszarze zielonym 8-13°C jest najczęściej preferowana.

Aby uniknąć hałasu ważne jest dobre oszacowanie strat ciśnienia na zaworze regulacyjnym DpV, które nie może przekroczyć dla pomieszczeń mieszkalnych 1 bar. W przypadku konieczności dławienia wyższego ciśnienia trzeba zastosować więcej zaworów. Regulacja obiegu z zaworami dwudrogowymi może być kalkulowana tak, że strata ciśnienia na zaworze (DpA-B) jest 30-50% całkowitej straty na obiegu regulacyjnym (DpA-B+DpB-A) rys.1.

Regulacja obiegu z zaworami 3 drogowymi powinna być obliczana wg poniższych zaleceń:

1. Strata ciśnienia na zaworze w kierunku A-AB (DpA-AB) jest większa niż 50% straty ciśnienia wzdłuż sekcji C-A (DpC-A) rys. 2 i 3.
2. Strata ciśnienia wzdłuż sekcji C-A (DpC-A) powinna odpowiadać stracie ciśnienia wzdłuż sekcji C-B (DpC-B) rys. 2 i 3.


Regulacja systemów wodnych:
Niezbędne wielkości do wymiarowania zaworów:

1. Max. przepływ wody: G m³/h (przykład G = 3,0 m³/h)
2. Strata ciśnienia DpV w barach na zaworze przy G m³/h (przykład DpV=0,1 bar)
3. Strata ciśnienia DpV w barach przy zamkniętym zaworze (przykład DpV=5,0 bar)
4. Ciśnienie robocze systemu p w barach (przykład p=8,0 bar)
5. Temp. pracy systemu T w °C (przykład T=90°C)
6. Szybkość pracy regulatora (przykład średnia - obszar zielony)

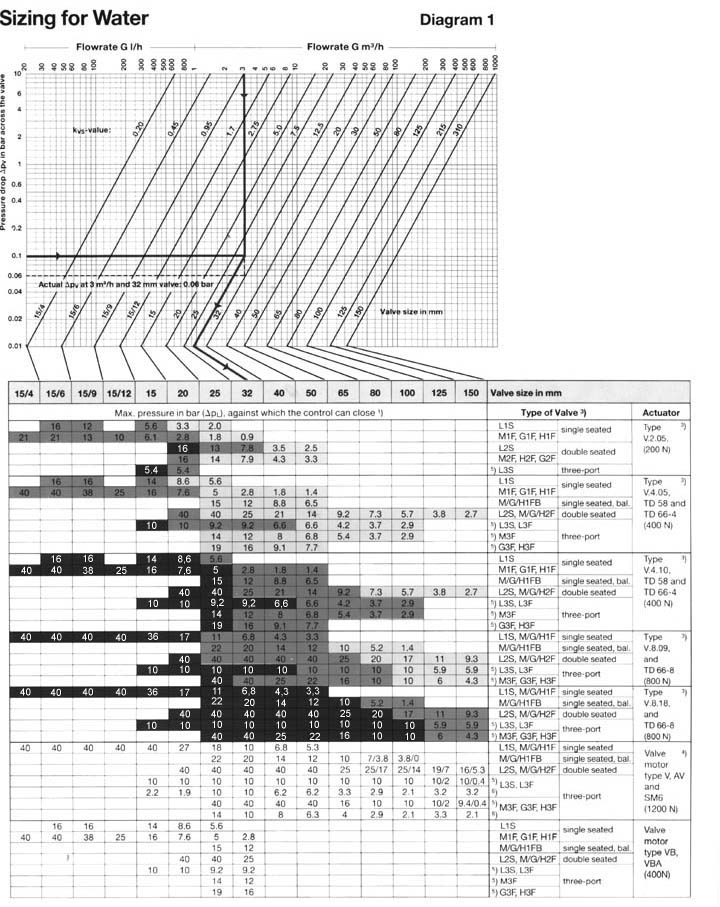

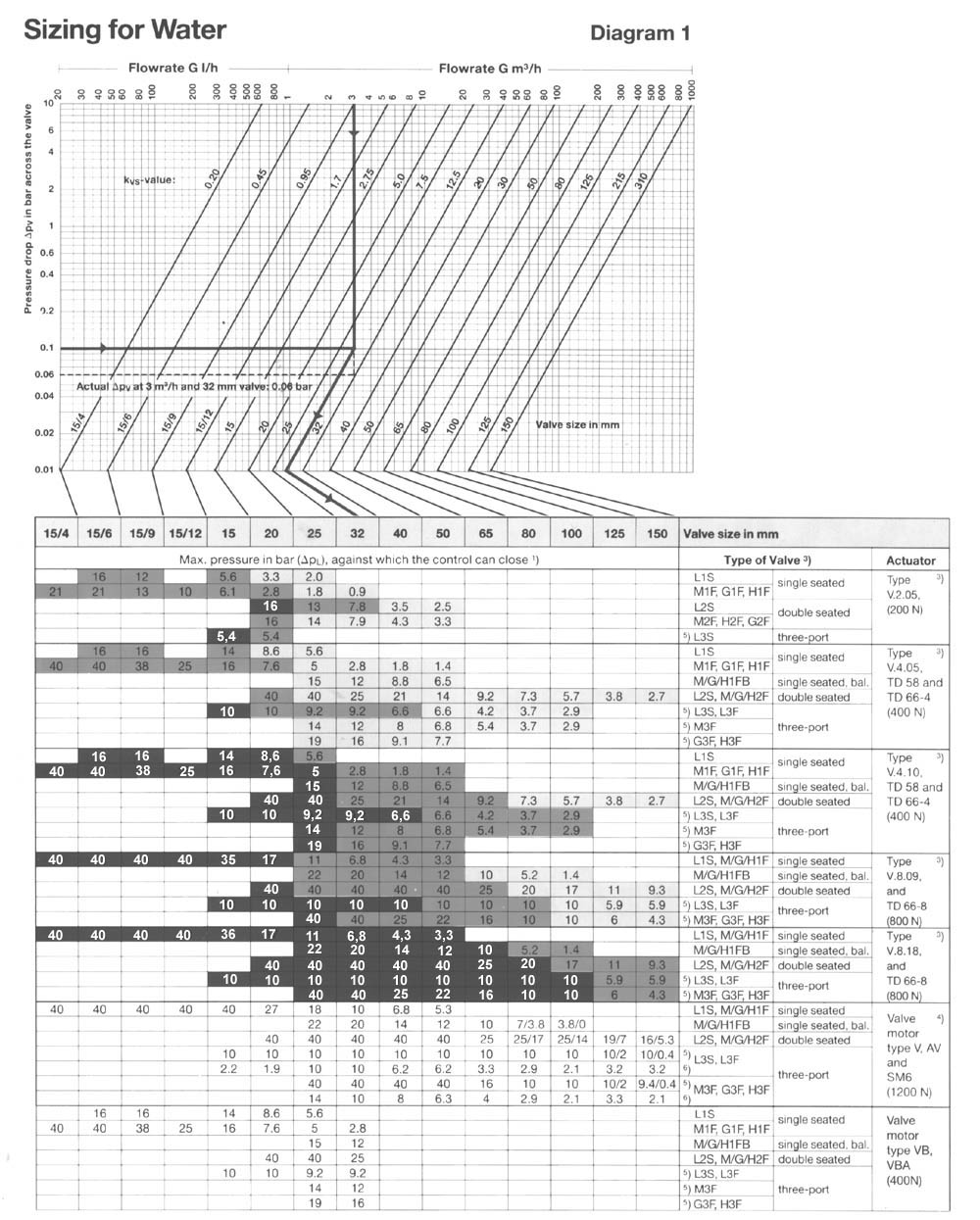

Na wykresie 1 właściwy dobór zaworu jest definiowany przez linie pomiędzy przepływem wody G i straty ciśnienia DpV (w przykładzie zawór DN32) Wymagany obszar proporcjonalności (zielone pasmo) i max. ciśnienie DpV które kontroluje zamknięcie zaworu jest decydujące dla doboru termostatu dobieranego z tabeli (przykład: dla zaworu DN32 z pojedyńczym siedliskiem - termostat V.8.09 (DpV=6,8bar) lub zawor DN32 M3F z termostatem V.4.10 (DpV=12 lub 10 bar). Dla regulacji systemów chłodzących z termostatami typu V i zaworami dwudrogowymi zawsze stosujemy zawory odwrotnego działania (typ L2SR, M2FR, G2FR lub H2FR).

Regulacja systemów parowych.
Dla pary mogą być używane tylko zawory dwudrogowe.

Niezbędne dane do doboru:

1. Max przepływ pary: G ton/h (przykład G=1,5t/h)
2. Wewnętrzne ciśnienie (para nasycona) p1 bar xxxxx (przykład Dp1=10 bar)
3. Temp. pary T przy p1 bar (przykład T=179°C)
4. Zakres pracy regulatora (przykład średni = obszar zielony)

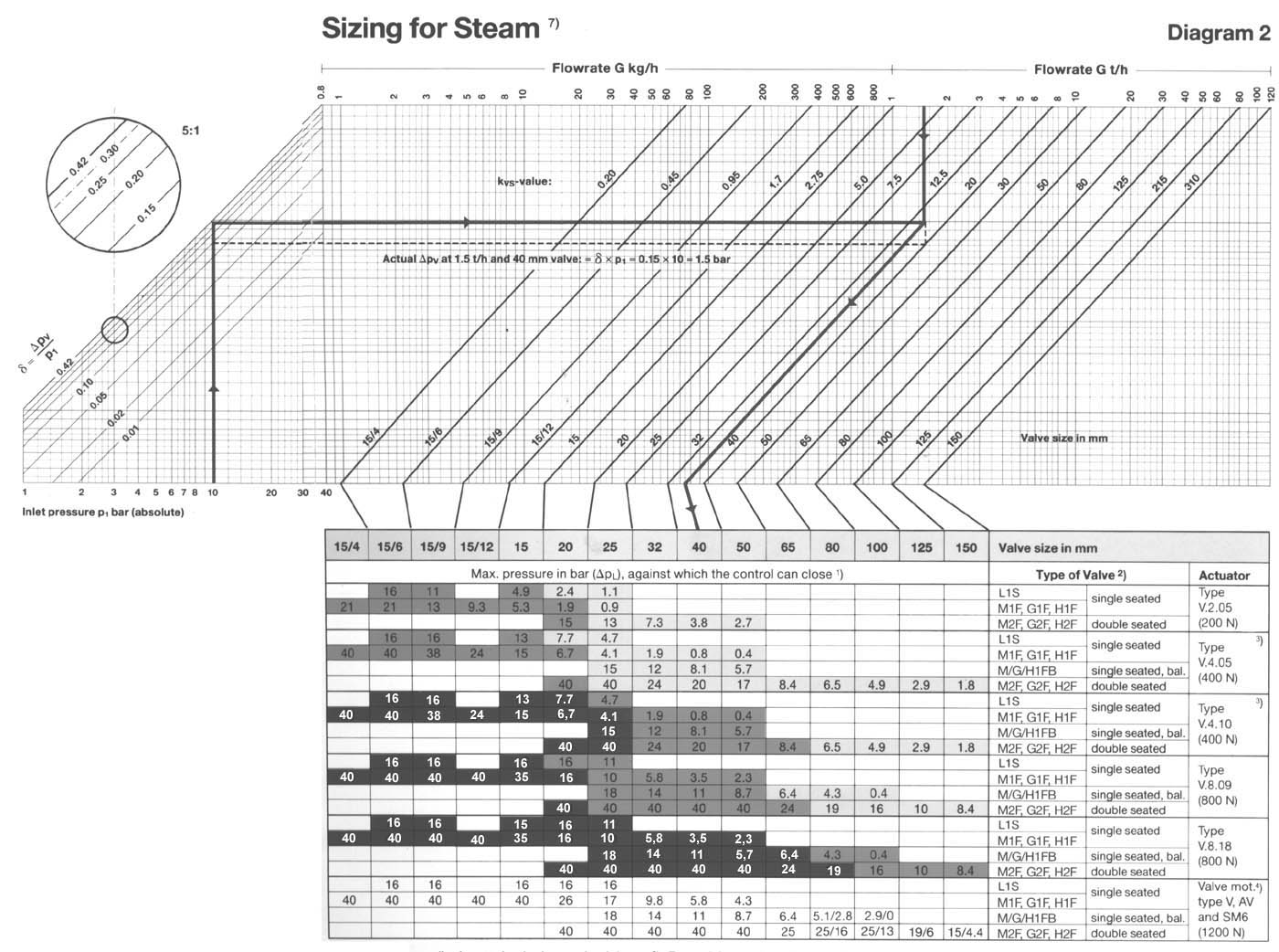

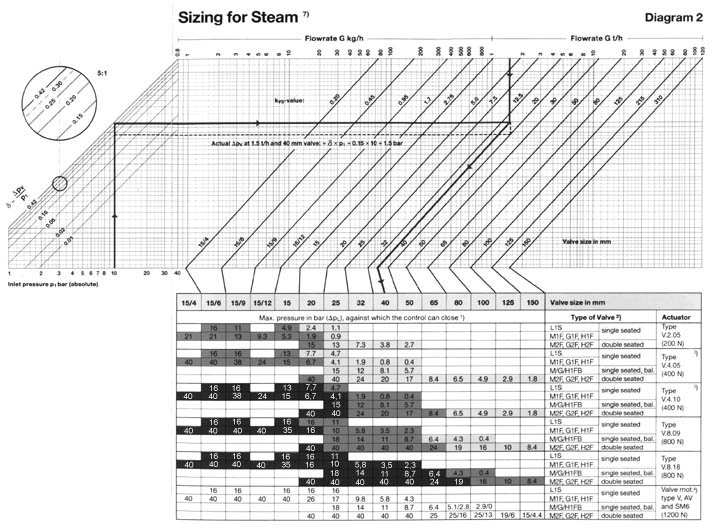

Na wykresie 2 xxx liczą pionowy xxx odpowiadającą ciśnieniu wewnętrznemu p1 do przecięcia 2 linii dla d=0,42 lub xxx xxx wsp. d jest xx ), z pkt. Przecięcia prowadzimy linię poziomą do punktu i linii odpowiadającej przepływowi pary G co daje nam wybor średnicy zaworu (przykład zawor DN40). Wymagany obszar proporcjonalności (zakres zielony) i max. ciśnienie DpV przy którym następuje zamknięcie zaworu decyduje o wyborze termostatu (przykład z tablicy dla zaworu DN40 dobieramy zawór DN40 z pojedyńczym siedliskiem balansowy M1FB z termostatem V.8.09 (DpV=11 bar).

MATERIAŁ ZAWORU.

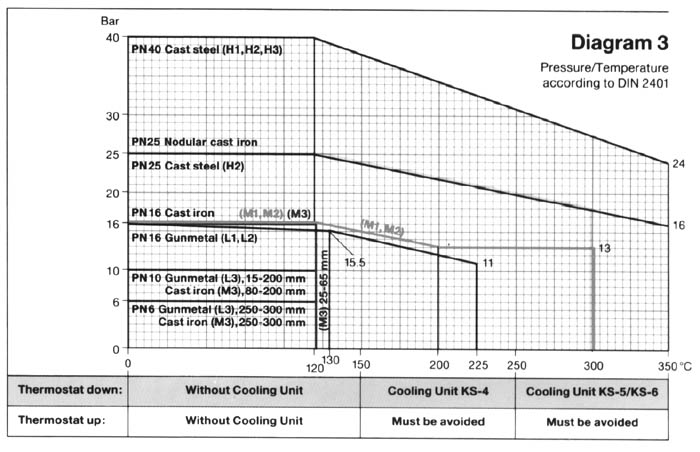

Rodzaj materiału zaworu jest determinowany przez wykres 3 i zależy od ciśnienia i temperatury.

Regulacja systemów z innymi miediami.
System olejowy: Jeżeli vk [cSt] < 35ÖG*ÖDp to dobór zaworów przeprowadzamy jak dla wody. Przepływ G podajemy w m³/h. Jeżeli G podajemy w kg/h musimy znać gęstość oleju w kg/m3 i przeliczyć przy użyciu wykresów. Kiedy stosujemy inne oleje lub media prosimy o kontakt w celu konsultacji.

ZAMAWIANIE REGULATORÓW
Zawory regulacyjne

Przykład: 25 M 1 F B (25)
Średnica zaworu 4 (15/4) do 300mm (M)
L-brąz
M-żeliwo GG25
G-żeliwo sferoidalne
H-staliwo (1)
1-pojedyńcze siedlisko
2-podwójne siedlisko
3-trzydrogowy (F)
S-końcówki gwintowane
F-końcówki kołnierzowe (B)
B-balansowy
M-dla napędu MT50
R-odwrotnego działania
